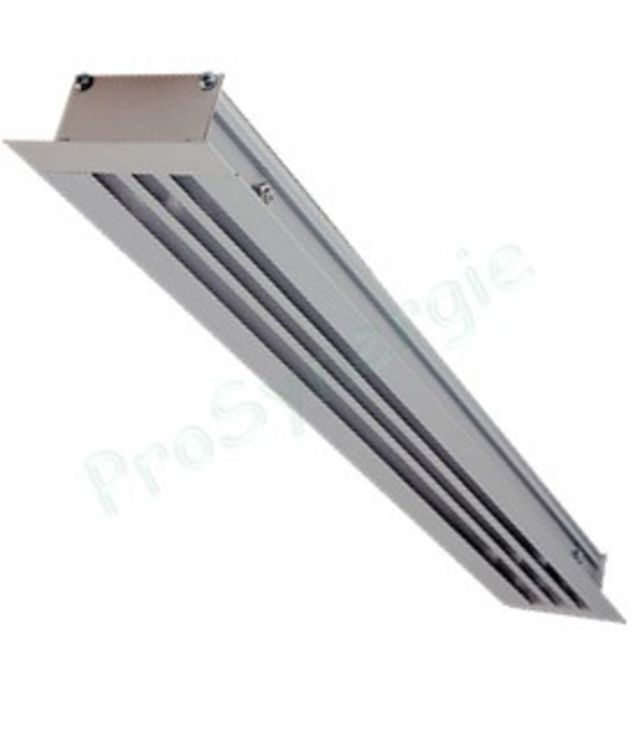

Diffuseur d´air à fentes en longueur avec registre - Aluminium Série ALD 610 et 620
Marque : Aldes
Référence : ALD11051852
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Gamme complémentaire
- Finition peinture selon carte RAL (nous consulter).
Description
- Corps et déflecteurs en aluminium anodisé, teinte naturelle satinée.
- Registre à glissière intégré au diffuseur.
- Fixation non apparente par vis dans le plénum de raccordement, accessible par le dessous du diffuseur. Le plénum est muni de pattes pour fixation à la dalle béton. Utiliser les câbles de suspension
Domaine d'application
- Soufflage ou reprise, diffusion fixe horizontale par 1, 2, 3 ou 4 fentes.
- Installations de chauffage et de climatisation.
- Positionnement au plafond.
- Possibilité de soufflage à droite ou à gauche selon le modèle.
Accessoires
- Plénum de raccordement et de détente en acier galvanisé piquage côté, version isolée sur demande.
Débits de confort pour Lw < NR 30 et dimensions
| Désignation | B (mm) | Ø D (mm) | G (mm) | H (mm) | W (mm) | Débit (m3/h) par mètre |
| ALD 611 | 200 | 125 | 50 | 35 | 28 | 100 |
| ALD 612 | 200 | 125 | 67 | 45 | 46 | 175 |
| ALD 622 | 200 | 125 | 74 | 45 | 46 | 175 |
| ALD 613 | 235 | 160 | 84 | 70 | 63 | 250 |
| ALD 623 | 235 | 160 | 91 | 70 | 63 | 250 |
| ALD 614 | 235 | 160 | 101 | 85 | 80 | 325 |
| ALD 624 | 235 | 160 | 108 | 90 | 80 | 325 |
