DFST (-> 12 000m3/h - ?=65%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux locaux et bâtiments tertiaires.
• Filtration et préchauffage de l'air insufflé.
• Débit fixe ou débit de pointe.
• Régulation de la température insufflée par batterie électrique ou à eau chaude.
MISE EN OEUVRE
• Verticale.
• Intérieure / extérieure avec toit pare pluie.
• Evacuation des condensats.

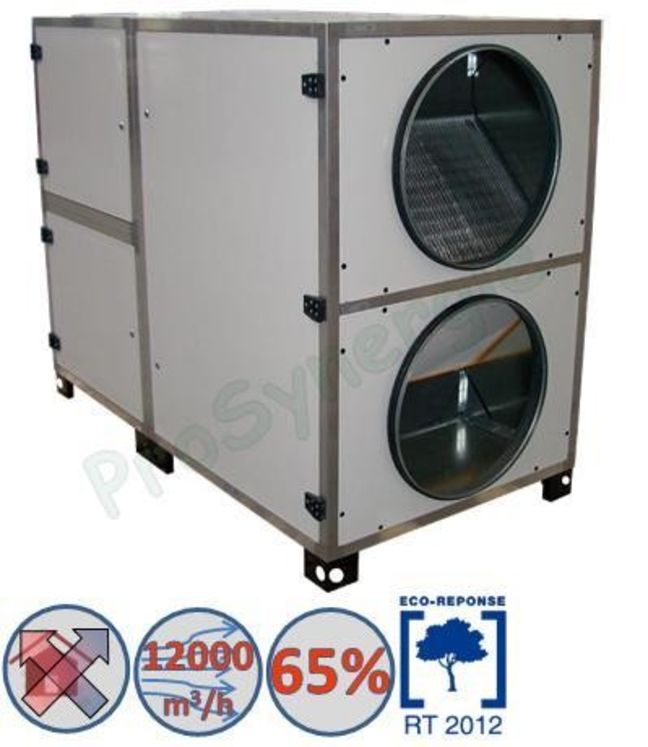

DESCRIPTION
• Châssis en profilé aluminium avec isolation double peau 25 mm, équipé d'une serrure quart de tour.
• Echangeur à plaques d'aluminium (efficacité jusqu’à 65%).
• Moteur double ouïe à entraînement par courroie et poulie variable.
• Moteur 2 vitesses.
• Filtres plans F7 à l'air neuf et G4 à l'extraction.
• Bac de récolte des condensats.
GAMME
• 3 modèles DFST jusqu'à 12000 m3/h.
• Configuration verticale (V).
• Version sans ou avec by-pass (BP).
• Bypass 50% sur DFST 300/700/1500/3000 100%.
• Bypass 100% sur DFST 4000/5000 100%.
• Version sans régulation.
ACCESSOIRES ET AUTRES OPTIONS
• Préchauffage par batterie à eau chaude en caisson.
• Préchauffage par batterie électrique circulaire.
• Batterie eau froide en caisson.
• Auvent pour version extérieure : nous consulter.
• Autres puissances moteurs : nous consulter.
• Montage horizontal : nous consulter.
Version avec régulation et autres motorisation (Nous consulter)

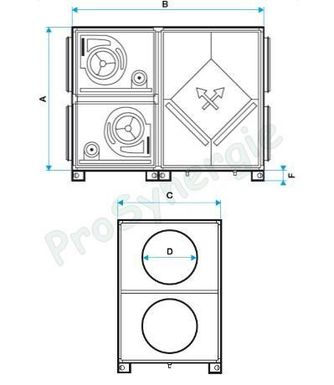

ENCOMBREMENT - POIDS
| Type | A | B | C | DØ | F | Poids (kg) | ØN |
|---|---|---|---|---|---|---|---|
| DFST 4500 | 1200 | 1800 | 860 | 450 | 100 | 250 | 200 |
| DFST 8000 | 1500 | 2000 | 1060 | 630 | 100 | 420 | 250 |
| DFST 12000 | 1700 | 2800 | 1260 | 710 | 100 | 630 | 315 |
CARACTERISTIQUES ELECTRIQUES
| Type | Motorisation | Entraînement | Puissance moteur (kW) |
|---|---|---|---|
| DFST 4500 | 2 vitesses | Poulie variable + courroie | 0,6/1,7 |
| DFST 8000 | 2 vitesses | Poulie variable + courroie | 1,4/4,2 |
| DFST 12000 | 2 vitesses | Poulie variable + courroie | 1,6/5,5 |
