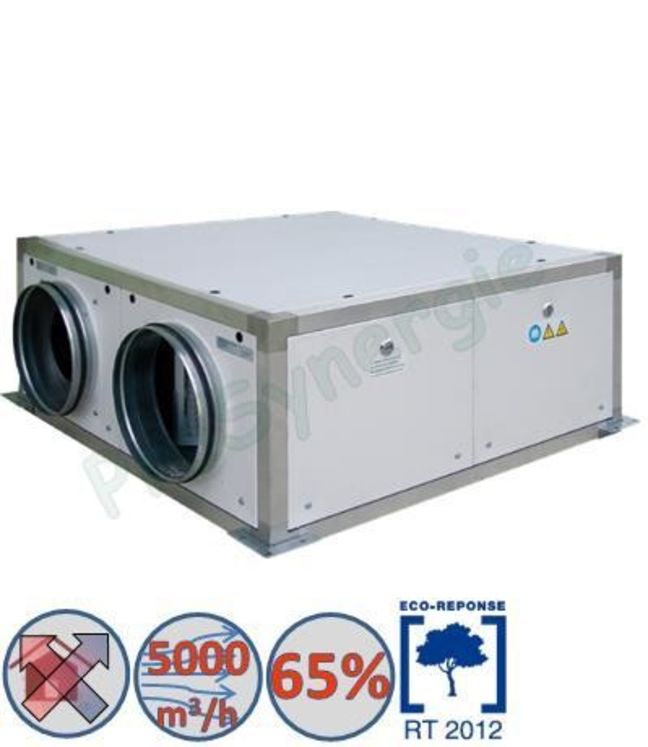

DFS (-> 5 000m3/h - ?=65%)

Envoyer à un ami
Une question ?
Marque : Aldes
Référence : ALD11059316
Aldes
Article remplacé
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

DOMAINE D'APPLICATION

• Ventilation double flux destinée aux locaux et bâtiments tertiaires.

• Filtration et préchauffage de l'air insufflé

MISE EN OEUVRE

• Horizontale / verticale.

• Faux-plafonds / locaux techniques.

• Intérieure / extérieure avec toit pare pluie.

• Evacuation des condensats.

• 6 modèles DFS jusqu'à 5000 m3/h.

• Configuration horizontale (H) ou verticale (V).

• Intérieure / extérieure avec toit pare pluie.

• Version avec ou sans bypass (BP) :

- Bypass 100 % sur DFS 4000 et 5000,

- Bypass 50 % sur DFS 300 à DFS 3000.

• Version avec ou sans régulation (Pilot BA).

DESCRIPTION

• Structure en profilé aluminium avec panneau double peau amovible 25 mm, équipé d'une serrure quart de tour.

• Echangeur à plaques d'aluminium (efficacité jusqu’à 65 %).

• Moteur double ouïe à entraînement direct.

• Moteur 1 à 4 vitesses à enroulements séparés suivant les modèles.

• Protection ipsothermique des moteurs intégrée

• Filtres plans G4 à l'extraction et F7 à l'air neuf accessibles par le dessous / côté par 2 trappes.

• Bac de récolte des condensats.

• Panneau interchangeables : possibilités d’adapter la position des piquages sur site.

GAMME

• 6 modèles DFS jusqu'à 5000 m3/h.

• Configuration horizontale (H) ou verticale (V).

• Intérieure / extérieure avec toit pare pluie.

• Version avec ou sans bypass (BP) :

- Bypass 100 % sur DFS 4000 et 5000,

- Bypass 50 % sur DFS 300 à DFS 3000.

• Version avec ou sans régulation (Pilot BA).

ACCESSOIRES

• Filtres de rechange.

• Piège à son circulaire à baffles.

• Auvent pour version extérieure.

• Commutateur 4 V – 3 V.

• Batteries (p. 238 à 240).

ENCOMBREMENT - POIDS

 Type    P    L    H    A    B    C    D    E    Poids    ØN
 DFS 300   640 640 345 175 290 173 278 50 32 200
 DFS 700   820 820 360 220 380 180 285 50 44 250
 DFS 1500   1040 1040 535 275 490 220 325 50 91 315
 DFS 3000   1270 1270 630 332,5 605 270 375 50 125 355
 DFS 4000   1300 1200 855 315 670 428 428 50 171 450
 DFS 5000   1300 1200 855 315 670 428 428 50 176 450

 Type    P    L    H    A    B    C    D    E    Poids    ØN
 DFS 300 avec bypass   640 640 450 175 290 178 278 50 41 200
 DFS 700 avec bypass   820 820 465 220 380 180 285 50 56 250
 DFS 1500 avec bypass   1040 1040 640 275 490 315 325 50 107 315
 DFS 3000 avec by pass   1270 1270 735 333 605 360 375 50 146 355
 DFS 4000 avec by pass   1300 1200 855 315 670 428 428 50 171 450
 DFS 5000 avec by pass   1300 1200 855 315 670 428 428 50 176 450

CARACTERISTIQUES ELECTRIQUES





 Type    Motorisation    Entrainement    Imax    Puissance moteur (W)
 DFS 300    4 vitesses    Direct    2x 0,66    2x 150
 DFS 700    4 vitesses    Direct    2x 1,55    2x 355
 DFS 1500    3 vitesses    Direct    2x 3,9    2x 373
 DFS 3000    3 vitesses    Direct    2x4    2x 550
 DFS 4000    1 vitesse    Direct    2x 3,1    2x 750
 DFS 5000    1 vitesse    Direct    2x 5,2    2x 1500
