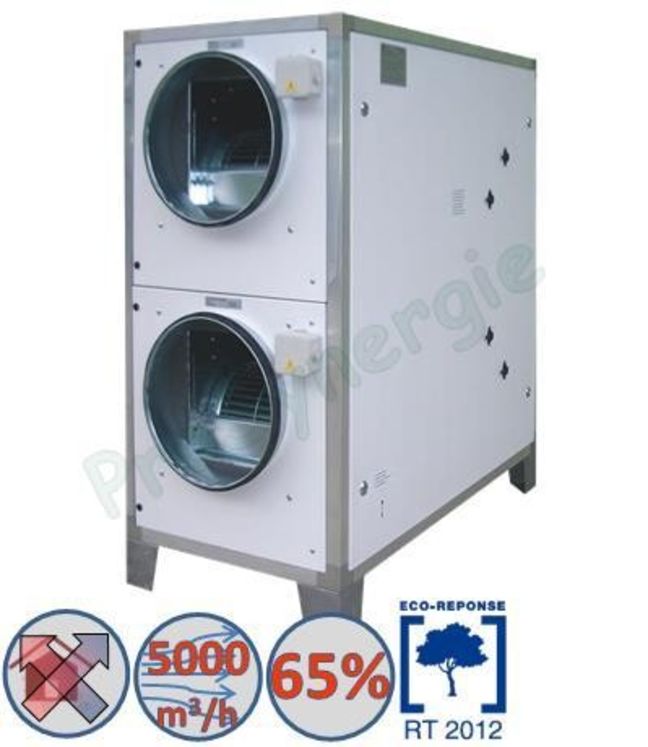

DFS + (-> 5 000m3/h - ?=65%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux locaux etbâtiments tertiaires.
• Filtration et préchauffage de l'air insufflé
MISE EN OEUVRE
• Horizontale / verticale
• Faux-plafonds / locaux techniques.
• Intérieure / extérieure avec toit pare pluie.
• Evacuation des condensats.
DESCRIPTION
• Structure en profilé aluminium avec panneau double peau amovible 25 mm, équipé d'une serrure quart de tour.
• Echangeur à plaques d'aluminium (efficacité jusqu’à 65 %).
• Moteur double ouïe à entraînement direct.
• Moteur 1 à 4 vitesses à enroulements séparés suivant les modèles.
• Protection ipsothermique des moteurs intégrée
• Filtres plans G4 à l'extraction et F7 à l'air neuf accessibles par le dessous/côté par 2 trappes.
• Bac de récolte des condensats.
• Panneau interchangeables : possibilités d’adapter la position des piquages sur site.
GAMME
• 6 modèles DFS+ jusqu'à 5000 m3/h.
• Configuration horizontale (H) ou verticale (V).
• Version sans ou avec by-pass (BP).
• Bypass 50% sur DFS+ 300/700/1500/3000.
• Bypass 100% sur DFS+ 4000/5000.
• Version sans régulation ou avec régulation (Pilot BA).
ACCESSOIRES
• Filtres de rechange.
• Détection d'encrassement de filtre.
• Piège à son circulaire à baffles.
• Auvent pour version extérieure.
• Commutateur 4 V – 3 V.
ENCOMBREMENT - POIDS
| Type | P | L | H | A | B | C | D | E | Poids | ØN |
|---|---|---|---|---|---|---|---|---|---|---|
| DFS+300 | 960 | 640 | 345 | 175 | 290 | 173 | 278 | 40 | 40 | 200 |
| DFS+700 | 1230 | 820 | 360 | 220 | 380 | 180 | 285 | 56 | 56 | 250 |
| DFS+1500 | 1560 | 1040 | 535 | 275 | 490 | 315 | 325 | 110 | 110 | 315 |
| DFS+3000 | 1905 | 1270 | 630 | 333 | 605 | 360 | 375 | 155 | 155 | 355 |
| DFS+4000 | 1550 | 1200 | 855 | 315 | 670 | 428 | 428 | 195 | 195 | 450 |
| DFS+5000 | 1550 | 1200 | 855 | 315 | 670 | 428 | 428 | 200 | 200 | 450 |
| Type | P | L | H | A | B | C | D | E | Poids | ØN |
|---|---|---|---|---|---|---|---|---|---|---|
| DFS+300 | 960 | 640 | 345 | 175 | 290 | 173 | 278 | 40 | 49 | 200 |
| DFS+700 | 1230 | 820 | 360 | 220 | 380 | 180 | 285 | 56 | 68 | 250 |
| DFS+1500 | 1560 | 1040 | 535 | 275 | 490 | 315 | 325 | 110 | 126 | 315 |
| DFS+3000 | 1905 | 1270 | 630 | 333 | 605 | 360 | 375 | 155 | 176 | 355 |
| DFS+4000 | 1550 | 1200 | 855 | 315 | 670 | 428 | 428 | 195 | 195 | 450 |
| DFS+5000 | 1550 | 1200 | 855 | 315 | 670 | 428 | 428 | 200 | 200 | 450 |
CARACTERISTIQUES ELECTRIQUES
| Type | Motorisation | Entrainement | Imax | Puissance moteur (W) |
|---|---|---|---|---|
| DFS+ 300 | 4 vitesses | Direct | 2x 0,66 | 2x 150 |
| DFS+ 700 | 4 vitesses | Direct | 2x 1,55 | 2x 355 |
| DFS+ 1500 | 3 vitesses | Direct | 2x 2,75 | 2x 373 |
| DFS+ 3000 | 3 vitesses | Direct | 2x 4 | 2x 550 |
| DFS+ 4000 | 1 vitesse | Direct | 2x 3,1 | 2x 750 |
| DFS+ 5000 | 1 vitesse | Direct | 2x 5,2 | 2x 1500 |
