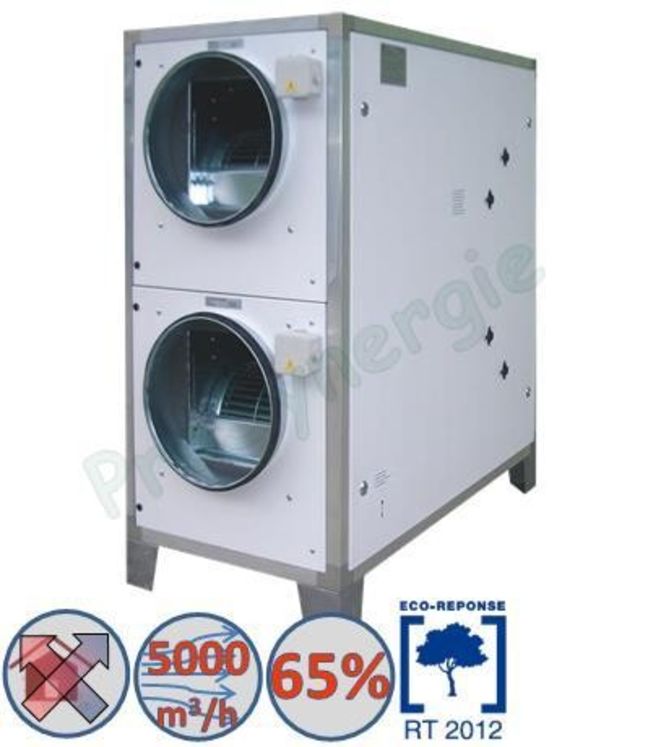

DFS + (-> 5 000m3/h - ?=65%)

Envoyer à un ami
Une question ?
Marque : Aldes
Référence : ALD11059424
Aldes
Article remplacé
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

DOMAINE D'APPLICATION

• Ventilation double flux destinée aux locaux etbâtiments tertiaires.

• Filtration et préchauffage de l'air insufflé

MISE EN OEUVRE

• Horizontale / verticale

• Faux-plafonds / locaux techniques.

• Intérieure / extérieure avec toit pare pluie.

• Evacuation des condensats.

DESCRIPTION

• Structure en profilé aluminium avec panneau double peau amovible 25 mm, équipé d'une serrure quart de tour.

• Echangeur à plaques d'aluminium (efficacité jusqu’à 65 %).

• Moteur double ouïe à entraînement direct.

• Moteur 1 à 4 vitesses à enroulements séparés suivant les modèles.

• Protection ipsothermique des moteurs intégrée

• Filtres plans G4 à l'extraction et F7 à l'air neuf accessibles par le dessous/côté par 2 trappes.

• Bac de récolte des condensats.

• Panneau interchangeables : possibilités d’adapter la position des piquages sur site.

GAMME

• 6 modèles DFS+ jusqu'à 5000 m3/h.

• Configuration horizontale (H) ou verticale (V).

• Version sans ou avec by-pass (BP).

• Bypass 50% sur DFS+ 300/700/1500/3000.

• Bypass 100% sur DFS+ 4000/5000.

• Version sans régulation ou avec régulation (Pilot BA).

ACCESSOIRES

• Filtres de rechange.

• Détection d'encrassement de filtre.

• Piège à son circulaire à baffles.

• Auvent pour version extérieure.

• Commutateur 4 V – 3 V.

ENCOMBREMENT - POIDS

Type    P    L    H    A    B    C    D    E    Poids    ØN
 DFS+300  960 640 345 175 290 173 278 40 40 200
 DFS+700   1230 820 360 220 380 180 285 56 56 250
 DFS+1500   1560 1040 535 275 490 315 325 110 110 315
 DFS+3000   1905 1270 630 333 605 360 375 155 155 355
 DFS+4000   1550 1200 855 315 670 428 428 195 195 450
 DFS+5000   1550 1200 855 315 670 428 428 200 200 450



Type   P   L   H   A   B   C   D   E   Poids   ØN
 DFS+300  960 640 345 175 290 173 278 40 49 200
 DFS+700   1230 820 360 220 380 180 285 56 68 250
 DFS+1500   1560 1040 535 275 490 315 325 110 126 315
 DFS+3000   1905 1270 630 333 605 360 375 155 176 355
 DFS+4000   1550 1200 855 315 670 428 428 195 195 450
 DFS+5000   1550 1200 855 315 670 428 428 200 200 450

CARACTERISTIQUES ELECTRIQUES

 Type    Motorisation    Entrainement    Imax    Puissance moteur (W)
 DFS+ 300    4 vitesses    Direct    2x 0,66    2x 150
 DFS+ 700    4 vitesses    Direct    2x 1,55    2x 355
 DFS+ 1500    3 vitesses    Direct    2x 2,75    2x 373
 DFS+ 3000    3 vitesses    Direct    2x 4    2x 550
 DFS+ 4000    1 vitesse    Direct    2x 3,1    2x 750
 DFS+ 5000    1 vitesse    Direct    2x 5,2    2x 1500
