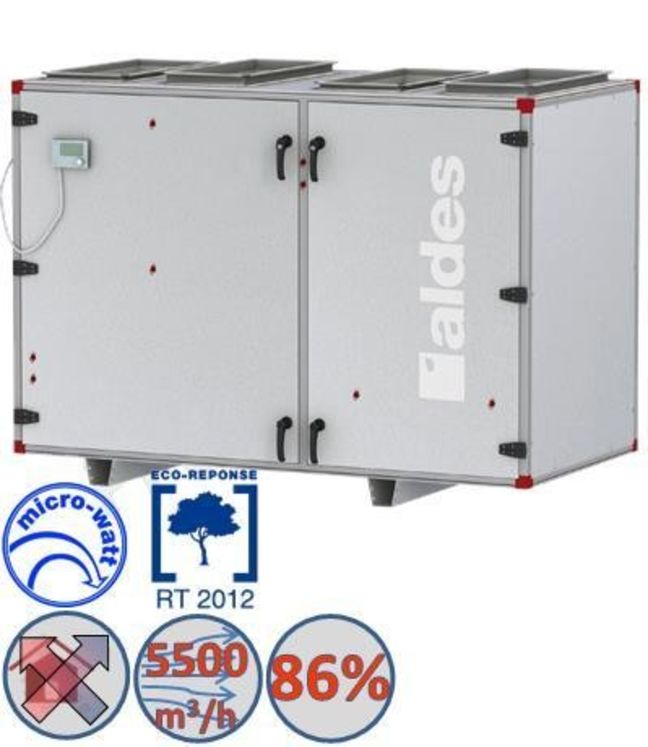

DFR Top échang. rotatif micro watt piquage dessus (-> 5 500m3/h - ?=86%)
Marque : Aldes
Référence : SITE006212
Ventilation double flux destinée aux locaux et bâtiments tertiaires
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux bâtiments tertiaires économes en énergie.
• Filtration de l'air insufflé.
• Pré-chauffage et rafraïchissement de l'air insufflé.
• Free-cooling.
MISE EN OEUVRE
• Intérieure.
• Local technique.
DESCRIPTION
• 4 modèles DFR Top micro-watt jusqu'à 5500 m3/h.
• Structure Compacte double peau avec isolation de 25 mm.
• Panneaux Alu-zinc montés sur charnière avec poignées.
• Echangeur rotatif "Rotor+" haute efficacité (86 %).
• Moteurs EC basse consommation.
• Roue à réaction à entraînement direct.
• Régulation complète Siemens Climatix.
• Commande déportée avec écran.
• Communication GTB/GTC.
• Filtres à poches F7 air neuf / F5 reprise.
ENCOMBREMENT - POIDS
| TYPE | Longueur (mm) | Largeur (mm) | hauteur (mm) | Entrée air neuf ou extraction (mm) | Refoulement ou soufflage(mm) | Poids (Kg) |
|---|---|---|---|---|---|---|
| DFR Top 1500 | 1530 | 708 | 1230 | Dia 250 | Dia 250 | 225 |
| DFR Top 2000 | 1680 | 850 | 1230 | 500x250 | 500x250 | 270 |
| 3DFR Top 1500 | 1950 | 980 | 1300 | 700x300 | 700x300 | 350 |
| DFR Top 5500 | 2285 | 1255 | 1606 | 900x350 | 900x350 | 610 |
CARACTERISTIQUES ELECTRIQUES
| Type | Alimentation | Puissance moteur (kW) | I de protection (A) |
|---|---|---|---|
| DFR Top 1500 | 230 V | 2 x 0,42 | 10 |
| DFR Top 2000 | 230 V | 2 x 0,72 | 10 |
| DFR Top 3500 | 230 V | 2 x 1,48 | 10 |
| DFR Top 5500 | 3 x 400 V | 2 x 1,85 | 10 |
