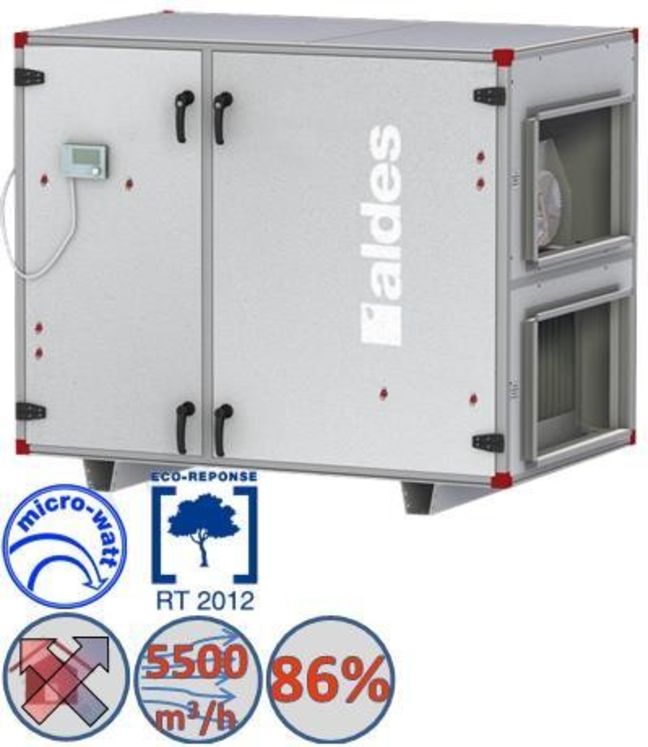

DFR échang. rotatif micro watt (-> 5 500m3/h - ?=86%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux bâtiments tertiaires économes en énergie.
• Filtration de l'air insufflé.
• Pré-chauffage et rafraïchissement de l'air insufflé.
• Free-cooling.
• Gestion optimale du confort thermique et acoustique.
MISE EN OEUVRE
• Intérieure / extérieure avec option toiture.
• Réseau de gaines calorifugées.
DESCRIPTION
• 4 modèles DFR micro-watt jusqu'à 5500 m3/h.
• Structure Compacte double peau avec isolation de 25 mm.
• Panneaux Alu-zinc montés sur charnière avec poignées.
• Echangeur rotatif "Rotor+" haute efficacité (86 %).
• Moteurs EC basse consommation.
• Roue à réaction en aluminium à entraînement direct.
• Régulation complète Siemens Climatix.
• Commande déportée avec écran.
• Communication vers GTB/GTC incluse. Protocole ModBus.
Autres protocoles en option (BacNet, LonWorks, KNX)
• Filtres à poches F7 air neuf / F5 reprise.
ENCOMBREMENT - POIDS
Type | Longueur (mm) | Largeur (mm) | Hauteur (mm) | Entrée air neuf ou extraction (mm) | Refoulement ou soufflage (mm) | Poids (Kg) |
---|---|---|---|---|---|---|
DFR 1500 | 1395 | 708 | 1085 | dia 315 | dia 315 | 200 |
DFR 2000 | 1515 | 850 | 1147 | 500x300 | 500x300 | 245 |
DFR 3500 | 1576 | 980 | 1248 | 700x400 | 700x400 | 310 |
DFR 5500 | 1820 | 1255 | 1523 | 1000x500 | 1000x500 | 486 |
CARACTERISTIQUES ELECTRIQUES
Type | Tension (V) | Puissance nominale (kW) | I de protection (A) |
---|---|---|---|
DFR 1500 | 230 | 2 x 0,42 | 10 |
DFR 2000 | 230 | 2 x 0,72 | 10 |
DFR 3500 | 230 | 2 x 1,48 | 10 |
DFR 5500 | 3 x 400 | 2 x 1,85 | 10 |
