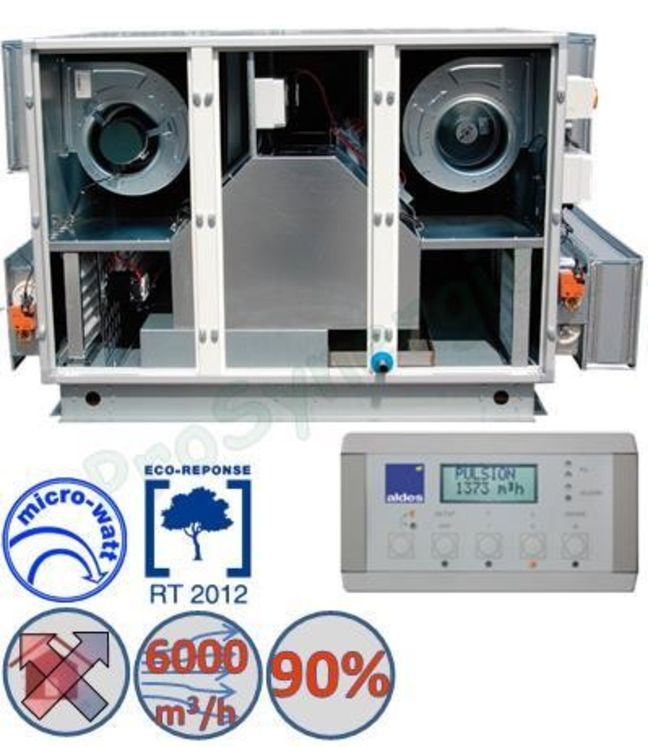

DFE+ micro watt (-> 6 000m3/h - ?=95%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux locaux tertiaires économes en énergie.
• Filtration et préchauffage de l'air insufflé.
MISE EN OEUVRE
• Locaux techniques / terrasses.
• Intérieure / extérieure.
• Réseau de gaines calorifugées.
• Evacuation des condensats.
DESCRIPTION
• 7 modèles DFE+ jusqu'à 6000 m3/h.
• Centrale monobloc pré-câblée "Plug&play".
• Structure du caisson en profilé d'aluminium estrudé et anodisé.
• Panneaux double peau 30 mm. Paroi intérieure en acier galvanisé.
• Etanchéité aéraulique interne classe 1 et externe classe 2 (selon EN 13141-7).
• Echangeur contre flux à plaque à très haut rendement (90 % et plus).
• Ventilateurs centrifuges avec moteurs à commutation électronique.
• Régulation complète incluse :
- Débit constant (CA).
- Pression constante (CPs).
- Signal 0-10V (LS).
• Horloge intégrée.
• Bypass 100 % et automatique.
• Filtres plans G4 à l'extraction et F7 à l'air neuf.
• Interrupteur de proximité.
• Bac de récolte des condensats en acier inoxydable.
• OPTION : Communication vers GTB/GTC, protocole ModBus RTU.
• Paramétrage et pilotage via commande deportée
(option) ou commande tacile (accessoire complémentaire).
ENCOMBREMENT - POIDS
| Modèle | A(mm) | B(mm) | C(mm) | Entrée air neuf ouextraction (mm) | Soufflage ourejet (mm) | Poids(Kg) |
|---|---|---|---|---|---|---|
| DFE+ 800 | 1185 | 530 | 1060 | Ø315 | Ø315 | 151 |
| DFE+ 1200 | 1185 | 890 | 1160 | 368 x 828 | Ø355 | 216 |
| DFE+ 2000 | 1185 | 1060 | 1592 | 368 x 998 | Ø400 | 316 |
| DFE+ 3000 | 1185 | 1430 | 1592 | 368 x 1368 | Ø450 | 391 |
| DFE+ 4000 | 1185 | 1800 | 1592 | 368 x 1738 | 344 x 1050 | 486 |
| DFE+ 5000 | 1550 | 2090 | 1592 | 568 x 2028 | 344 x 1420 | 635 |
| DFE+ 6000 | 1550 | 2090 | 1592 | 568 x 2028 | 344 x 1420 | 661 |
CARACTERISTIQUES ELECTRIQUES
| Modèle | Débit max(m3/h) | Roue | Pmaxventilateur (kW) | Pmax Conso àdébit max (kW) | Imax(A) | Intensité deProtection (A) |
|---|---|---|---|---|---|---|
| DFE+ 800 | 800 | Action | 2 x 0,54 | 2 x 0,31 | 4,1 | 8 |
| DFE+ 1200 | 1200 | 2 x 0,6 | 2 x 0,41 | 5,2 | 8 | |
| DFE+ 2000 | 2000 | 2 x 0,96 | 2 x 0,90 | 10,6 | 16 | |
| DFE+ 3000 | 3000 | 2 x 1,25 | 2 x 1,16 | 13,2 | 20 | |
| DFE+ 4000 | 4000 | 4 x 0,96 | 4 x 0,90 | 10,6 | 20 | |
| DFE+ 5000 | 5000 | 4 x 0,96 | 4 x 0,94 | 18 | 20 | |
| DFE+ 6000 | 6000 | 4 x 1,2 | 4 x 1,2 | 23,1 | 25 |
