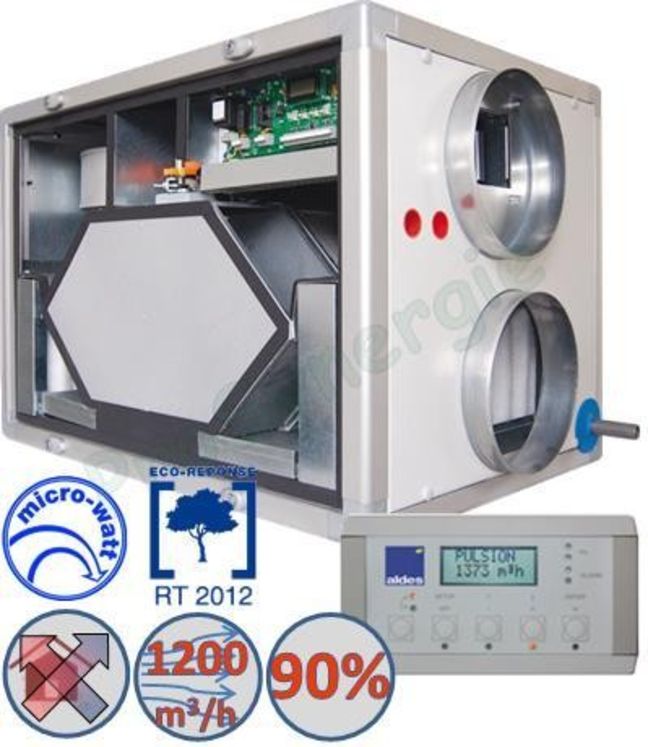

DFE micro watt (-> 1 200m3/h - ?=95%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux bâtiments tertiaires économes en énergie.
• Filtration et préchauffage de l'air insufflé.
MISE EN OEUVRE
• Intérieure en comble ou local technique.
• Extérieure avec l'option "kit version extérieure".
DESCRIPTION
• 4 modèles DFE jusqu'à 1200 m3/h.
• Centrale monobloc pré-câblée "Plug & Play".
• Structure du caisson en profilé d'aluminium extrudé et anodisé.
• Panneaux double parois 15 mm. Intérieur de la DFE en acier galvanisé.
• Bac de condensats en acier galvanisé.
• Isolation thermique en PSE (classement feu M1).
• Echangeur contre flux à très haut rendement (90 % et plus). Certifié EUROVENT.
• Ventillateurs centrifuges avec moteurs à commutation électronique.
• Régulation complète avec commande déportée :
- Débit constant (CA),
- Pression constante (CPs),
- Signal 0-10V (LS).
• Horloge intégrée : gestion de plages horaires via la régulation (sur demande pour DFE 450).
• By-pass (70 %) motorisé permettant le free-cooling.
• Filtres plans plissés G4 (F7 en option à l'air neuf).
• Interrupteur de proximité.
• Paramétrage et pilotage via commande filaire RC (incluse) ou commande tactile (accessoire complémentaire sur demande).
ENCOMBREMENT - POIDS
| Modèle | A (mm) | B (mm) | C (mm) | Entrée air neuf ou extraction (mm) | Rejet ou soufflage (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|
| DFE 450 | 500 | 500 | 712 | Ø 200 | Ø 200 | 75 |
| DFE 600 | 500 | 860 | 860 | Ø 250 | Ø 250 | 104 |
| DFE 800 | 500 | 860 | 860 | Ø 315 | Ø 315 | 117 |
| DFE 1200 | 860 | 860 | 1000 | 338 x 798 | Ø 355 | 172 |
CARACTERISTIQUES ELECTRIQUES
| Modèle | Débit max (m3/h) | Roue | Pmax ventilateur (kW) | Pmax conso à débit max (kW) | Imax (A) | Intensité de Protection (A) |
|---|---|---|---|---|---|---|
| DFE 450 | 470 | Action | 2 x 0,24 | 2 x 0,21 | 2,9 | 1 x 8 |
| DFE 600 | 630 | Action | 2 x 0,23 | 2 x 0,17 | 3,1 | 1 x 8 |
| DFE 800 | 840 | Action | 2 x 0,54 | 2 x 0,28 | 3,7 | 1 x 8 |
| DFE 1200 | 1260 | Action | 2 x 0,6 | 2 x 0,42 | 5,4 | 1 x 8 |
