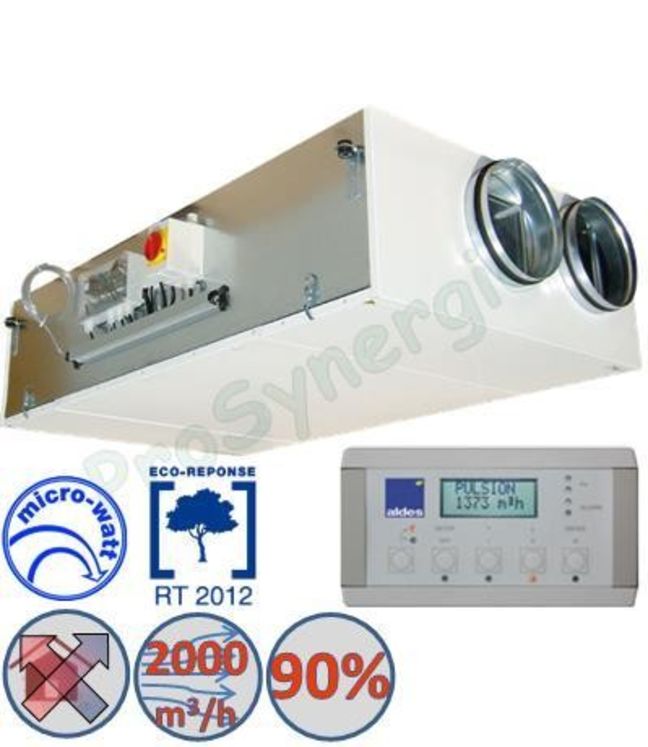

DFE compact micro watt (-> 2 000m3/h - ?=95%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux bâtiments tertiaires économes en énergie.
• Filtration et préchauffage de l'air insufflé.
MISE EN OEUVRE
• Horizontale.
• Intérieure en faux plafond.
DESCRIPTION
• Centrale monobloc pré-câblée "Plug & Play".
• Panneaux double parois 30 mm. Isolation thermique en PSE (classement feu M1).
• Echangeur contre flux à très haut rendement (90 % et plus). Certifié EUROVENT.
• Moteurs basse consommation à commutation électronique.
• Commande déportée incluse (RC).
• Régulation complète :
- Débit constant (CA).
- Pression constante (CPs).
- Signal 0-10V (LS).
• Filtre plans plissés G4 (F7 en option à l'air neuf).
• By pass 100 %.
• Interrupteur de proximité.
• Pompe de relevage pour l'évacuation des condensats installée et pré-câblée.
• Option : Communication vers GTB/GTC en Modbus RTU (nécessite option "SAT ModBus").
• Paramétrage et pilotage via commande deportée ou commande tacile (accessoire complémentaire).
ENCOMBREMENT - POIDS
| Modèle | A(mm) | B(mm) | C(mm) | Ø Entrée air neufou Extraction (mm) | Ø Rejet ousoufflage (mm) | Poids(Kg) |
|---|---|---|---|---|---|---|
| DFE Compact 450 | 360 | 560 | 1100 | Ø200 | Ø200 | 117 |
| DFE Compact 600 | 320 | 850 | 1490 | Ø250 | Ø250 | 135 |
| DFE Compact 1000 | 400 | 1050 | 1490 | Ø250* | Ø250 | 120 |
| DFE Compact 2000 | 370 | 1550 | 1690 | Ø315* | Ø315 | 205 |
*Nécessite une pièce de transformation réctangulaire / circulaires.
CARACTERISTIQUES ELECTRIQUES
| Modèle | Débitmax(m3/h) | Roue | Pmaxventilateur(kW) | Pmax consoà débit max(kW) | I max(A) | Intensité deprotection(A) |
|---|---|---|---|---|---|---|
| DFE Compact 450 | 472 | Action | 2 x 0.25 | 2 x 0.25 | 3 | 1 x 8 |
| DFE Compact 600 | 630 | 2 x 0.25 | 2 x 0.25 | 3 | 1 x 8 | |
| DFE Compact 1000 | 1050 | 2 x 0.6 | 2 x 0.49 | 6.2 | 1 x 8 | |
| DFE Compact 2000 | 2100 | 2 x 0.96 | 2 x 0.96 | 11.2 | 1 x 16 |
