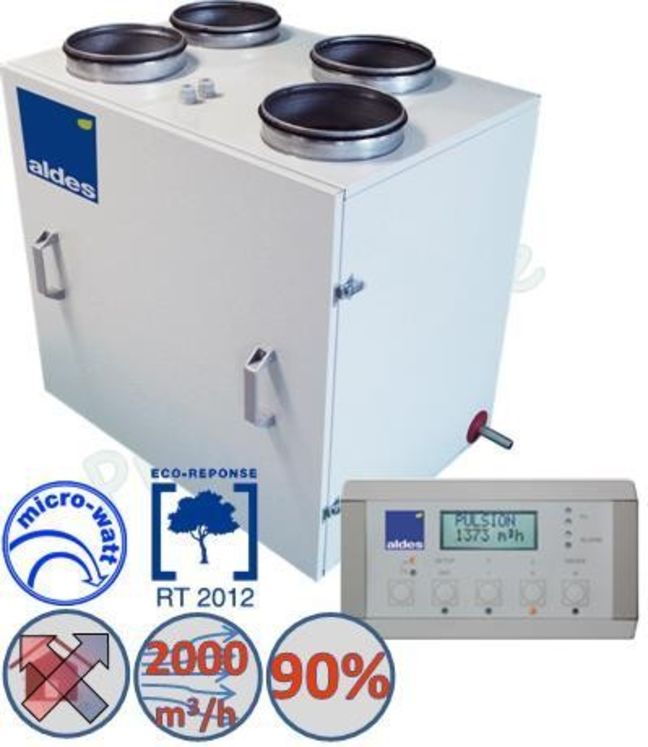

DEF + Top micro watt piquage dessus (-> 6 000m3/h - ?=95%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux locaux tertiaires économes en énergie.
• Filtration et préchauffage de l'air insufflé.
MISE EN OEUVRE
• Verticale.
• Locaux techniques.
• Intérieure.
• Evacuation des condensats.
DESCRIPTION
• 4 modèles DFE+ TOP jusqu'à 2000 m3/h.
• Centrale monobloc pré-câblée "Plug&play".
• Structure du caisson en profilé d'aluminium extrudé et anodisé (sauf version 450).
• Panneaux double peau 30 mm (15 mm pour DFE TOP 450). Paroi intérieure en acier galvanisé.
• Etanchéité aéraulique interne classe 1 et externe classe 2 (selon EN 13141-7).
• Echangeur contre flux à plaque à très haut rendement (90 % et plus).
• Ventilateurs centrifuges avec moteurs à commutation électronique.
• Régulation complète incluse :
- Débit constant (CA)
- Pression constante (CPs)
- Signal 0-10V (LS).
• Horloge intégrée.
• Bypass 100 % et automatique.
• Filtres plans G4 à l'extraction et F7 à l'air neuf.
• Interrupteur de proximité.
• Bac de récolte des condensats en acier inoxydable.
• OPTION : Communication vers GTB/GTC, protocole ModBus.
• Paramétrage et pilotage via commande deportée (option) ou commande tacile (accessoire complémentaire).
ENCOMBREMENT - POIDS
| Modèle | A(mm) | B(mm) | C(mm) | Entrée air neuf ouextraction (mm) | Soufflage ourejet (mm) | Poids(Kg) |
|---|---|---|---|---|---|---|
| DFE+ TOP 450 | 700 | 530 | 750 | Ø 200 | Ø 200 | 140 |
| DFE+ TOP 800 | 1385 | 530 | 1060 | 175 x 465 | Ø 250 | 151 |
| DFE+ TOP 1200 | 1385 | 890 | 1160 | 300 x 825 | Ø 355 | 216 |
| DFE+ TOP 2000 | 1385 | 1060 | 1592 | 365 x 995 | Ø 400 | 316 |
CARACTERISTIQUES ELECTRIQUES
| Modèle | Débit max(m3/h) | Roue | Pmax Conso àdébit max (kW) | Imax(A) | Intensité deProtection (A) |
|---|---|---|---|---|---|
| DFE+ TOP 450 | 472 |
Action |
2 x 0,20 |
1,38 |
1 x 8 |
| DFE+ TOP 800 | 840 |
2 x 0,31 |
5,5 |
1 x 8 |
|
| DFE+ TOP 1200 | 1260 |
2 x 0,41 |
7 |
1 x 8 |
|
| DFE+ TOP 2000 | 2100 |
2 x 0,90 |
14,3 |
1 x 16 |
