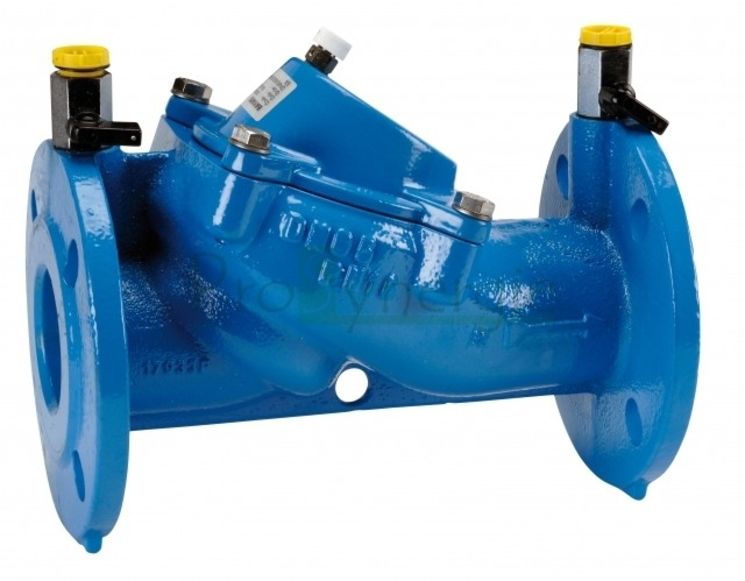

Clapets de non retour contrôlables ´´Néropol EA 577´´ Série H1 10 Bayard raccordement à Brides PN 10/16 Ø DN 50 à 250
Descriptif :
- Le Règlement Sanitaire Départemental Type (art. 16.1.) fait obligation, aupropriétaire d’une installation potentiellement dangereuse, de protéger le réseau public et le réseau intérieur d’eau potable contre tout risque de retour d’eau polluée et, ce, par un dispositif agréé et régulièrement entretenu.
- Fiabilité :
- appareil contrôlable avec prises de pression amont et aval,
- fiabilité vérifiée sur plus de 25 000 cycles d’ouverture/fermeture avec une variation de pression de 0 à 16 bar,
- perte de charge inférieure aux prescriptions de la norme,
- montage horizontal ou vertical ascendant uniquement.
- Protection anticorrosion :
- sous-ensemble clapet et siège en bronze, ressort inox,
- revêtement époxy par cataphorèse + poudre.
- Facilité d’entretien :
- appareil équipé d’une trappe de visite,
- entretien en place sans dépose de l’appareil.
- Conformité aux normes :
- NF EN 16 767.
- NF E 29-305-1 et ISO 5752 pour dimension face-à-face.
- NF EN 1717 et NF EN 13 959.
- Marque NF ANTIPOLLUTION
Caractéristiques :
- Gamme : DN 50 à 250.• PFA 16.
- Températures d’utilisation : +10°C à +60°C. (température maxi en retour +90°C).
- Perçage des brides de raccordement : ISO PN10, ISO PN16 sur demande.
Applications :
Réseaux de distribution d’eau.
Principe de fonctionnement :
Le Norepol comprend un corps (1) équipé de robinets de prise de pression (9) et fermé par un chapeau (2). Un mécanisme d’obturation, avec ressort de rappel (8), délimite une zone
amont et une zone aval.
Fonctionnement :
Le clapet repoussé par son ressort crée une différentielle de pression minimum supérieure à 0,10 mCE, en conformité à la norme NF EN 16 767.
Ainsi en fonctionnement la pression aval demeure inférieure à la pression amont, même à débit nul, ce qui assure une excellente étanchéité.
Si pour une raison quelconque, contrepression dans le réseau aval ou dépression accidentelle dans le réseau amont, l’écart de pression entre amont et aval vient à diminuer, le mécanisme d’obturation se ferme et réalise l’étanchéité avant l’inversion du courant. Cet effet d’anticipation à la fermeture confère un caractère antipollution à cet appareil.
Préconisation de montage :
Le clapet antipollution Norepol est un appareil de sécurité sanitaire nécessitant une vanne de garde amont.
Une vanne de garde aval et un filtre nettoyable avec purge sont conseillés pour faciliter les opérations d’entretien et maintenance.
Le tout doit être placé dans un regard accessible.
Le dégagement autour de l’appareil doit permettre d’effectuer les tests d’étanchéité, les réparations, la pose ou la dépose sans difficulté.
L’accès à la trappe doit être facile.
La pose d’un filtre purge à l’amont du Norepol est recommandée ; dans le cas d’emploi sur des eaux chargées, c’est une obligation.
Le montage peut être en position horizontale ou verticale.
Avant la pose du Norepol, procéder au nettoyage de la canalisation par une chasse énergique.
Dimentions :
| DN | Débits (litres/s) *2 | Perçage | L (mm) | H (mm) | Poids (kg) |
| 50 | 5,5 | 40/50 | 230 | 131 | 9 |
| 65 | 11,6 | 60/65 | 290 | 141 | 12 |
| 80 | 17,5 | ISO PN 10/4 trous | 310 | 160 | 16 |
| 100 | 27,5 | ISO PN 10/16 | 350 | 178 | 20 |
| 150 | 62 | ISO PN 10/16 | 480 | 239 | 39 |
| 200 *1 | 110 | ISO PN 10 | 600 | 330 | 75 |
| 250 *1 | 171 | ISO PN 10 | 730 | 470 | 135 |
*1 - ISO PN16 : nous consulter
*2 - Débits correspondant à une perte de charge de 1,5 mCE, spécifiée par la norme NF EN 16 767.
