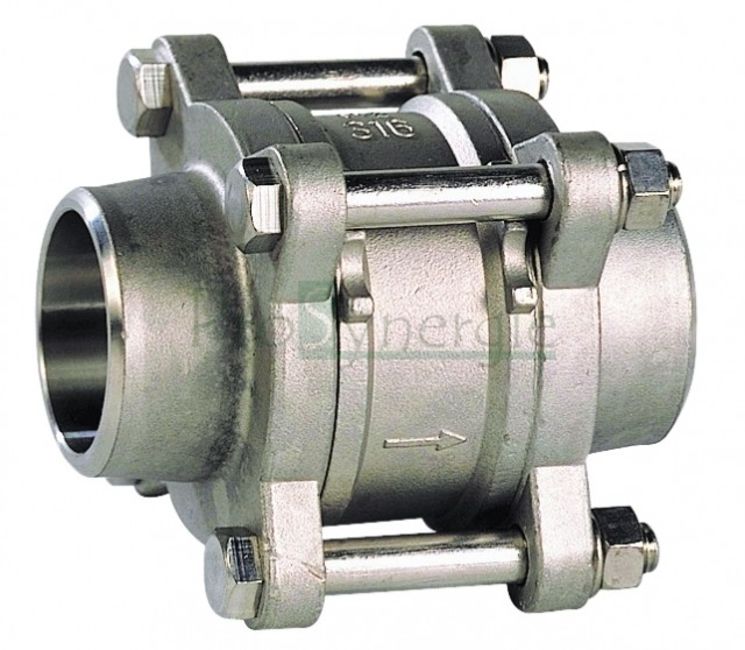

Clapet non-retour à disque 3 pièces (démontable) Inox EN 1.4408 PS 63 bars - Raccordement visser (NPT ou BSP) souder (BW ou SW)

Envoyer à un ami
Une question ?
Marque : CALEFFI
Référence : SFE382080
CALEFFI
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Description :

Clapet de non-retour à disque inox 3 pièces ACS à souder BW pour les réseaux d’eau potable, industries chimiques, pharmaceutiques, pétrochimiques, installations hydrauliques, air comprimé.

Clapet tout inox avec joints PTFE. Montage toutes positions.

Partie centrale démontable pour une maintenance facilitée.

Etanchéité métal/métal (taux de fuite suivant norme API 598)

  • Corps inox ASTM A351 CF8M
  • Disque inox 316
  • Ressort inox 316
  • Visserie inox 304
  • Joints PTFE
  • Montage toutes positions - Etanchéité inox / inox

Respecter le sens de passage indiqué sur le corps par une flèche

Carradtéristiques :

  • Dimensions : DN8 à DN100
  • Raccordement : A souder BW
  • Température Mini : -20°C
  • Température Maxi : +200°C
  • Pression Maxi : 63 Bars
  • Caractéristiques :
    • Clapet à disque
    • Toutes positions
    • Etanchéité métal/métal
    • Compatible eau potable et CE 1935-2004
  • Matière : Inox EN 1.4408
Code article Diamètre Nominal (mm) Raccordement Ø tube ext./épaiss. (mm) Raccordement Ø tube plomberie (mm) Raccordement tube (pouce) Ecartement (mm)
381008 8 13,5 x 2 8 / 10 1/4' 66
381010 10 17,2 x 2 12 / 17 3/8' 66
381015 15 21,3 x 2,3 15 / 21 1/2' 67
381020 20 26,9 x 2,3 20 / 27 3/4' 81
381025 25 33,7 x 2,9

26 / 34

 1' 89,5
381032 32 42,4 x 2,9 33  /42 1'1/4 92
381040 40 48,3 x 2,9 40 / 49 1'1/2 103,5
381050 50 60,3 x 2,9 50 / 60 2' 117
381065 65 76,1 x 2,9 66 / 76 2'1/2 131,5
381080 80 88,9 x 3,2 80 / 90 3' 143,5
381100 100 114,3 x 3,6 102 / 114 4' 174,5
