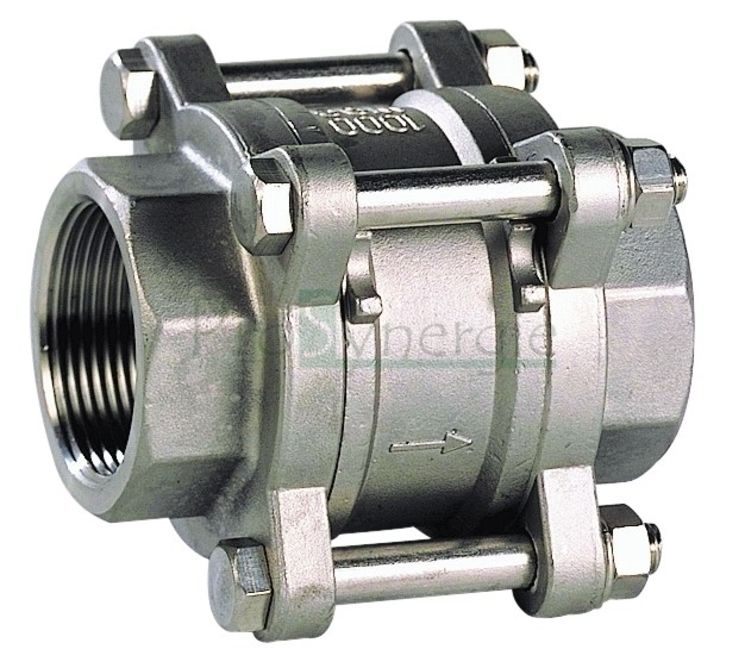

Clapet non-retour à disque 3 pièces (démontable) Inox EN 1.4408 PS 63 bars - Raccordement visser (NPT ou BSP) souder (BW ou SW)
Marque : CALEFFI
Référence : SFE380010
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description :
Clapet de non-retour à disque inox 3 pièces ACS à souder BW pour les réseaux d’eau potable, industries chimiques, pharmaceutiques, pétrochimiques, installations hydrauliques, air comprimé.
Clapet tout inox avec joints PTFE. Montage toutes positions.
Partie centrale démontable pour une maintenance facilitée.
Etanchéité métal/métal (taux de fuite suivant norme API 598)
- Corps inox ASTM A351 CF8M
- Disque inox 316
- Ressort inox 316
- Visserie inox 304
- Joints PTFE
- Montage toutes positions - Etanchéité inox / inox
Respecter le sens de passage indiqué sur le corps par une flèche
Carradtéristiques :
- Dimensions : DN8 à DN100
- Raccordement : A souder BW
- Température Mini : -20°C
- Température Maxi : +200°C
- Pression Maxi : 63 Bars
- Caractéristiques :
- Clapet à disque
- Toutes positions
- Etanchéité métal/métal
- Compatible eau potable et CE 1935-2004
- Matière : Inox EN 1.4408
| Code article | Diamètre Nominal (mm) | Raccordement Ø tube ext./épaiss. (mm) | Raccordement Ø tube plomberie (mm) | Raccordement tube (pouce) | Ecartement (mm) |
| 381008 | 8 | 13,5 x 2 | 8 / 10 | 1/4' | 66 |
| 381010 | 10 | 17,2 x 2 | 12 / 17 | 3/8' | 66 |
| 381015 | 15 | 21,3 x 2,3 | 15 / 21 | 1/2' | 67 |
| 381020 | 20 | 26,9 x 2,3 | 20 / 27 | 3/4' | 81 |
| 381025 | 25 | 33,7 x 2,9 |
26 / 34 |
1' | 89,5 |
| 381032 | 32 | 42,4 x 2,9 | 33 /42 | 1'1/4 | 92 |
| 381040 | 40 | 48,3 x 2,9 | 40 / 49 | 1'1/2 | 103,5 |
| 381050 | 50 | 60,3 x 2,9 | 50 / 60 | 2' | 117 |
| 381065 | 65 | 76,1 x 2,9 | 66 / 76 | 2'1/2 | 131,5 |
| 381080 | 80 | 88,9 x 3,2 | 80 / 90 | 3' | 143,5 |
| 381100 | 100 | 114,3 x 3,6 | 102 / 114 | 4' | 174,5 |
