Clapet antithermosiphon CAL
Fonction
Le clapet antithermosiphon CAL évite le phénomene de thermosiphon dans l'installation de chauffage central. Quand le circulateur est arrété, en été, ou quand la chaudière ne sert qu'à la production d'eau chaude sanitaire le clapet empèche toute circulation parasite dans le circuit de chauffage central.
Description
Clapet antithermosiphon,
Prédisposé pour montage en ligne ou d'équerre
Corps laiton
Gamme
| Code article | raccord |
| THECCAL20 | 3/4" |
| THECCAL26 | 1" |
| THECCAL33 | 1"1/4 |
Principe de fonctionnement

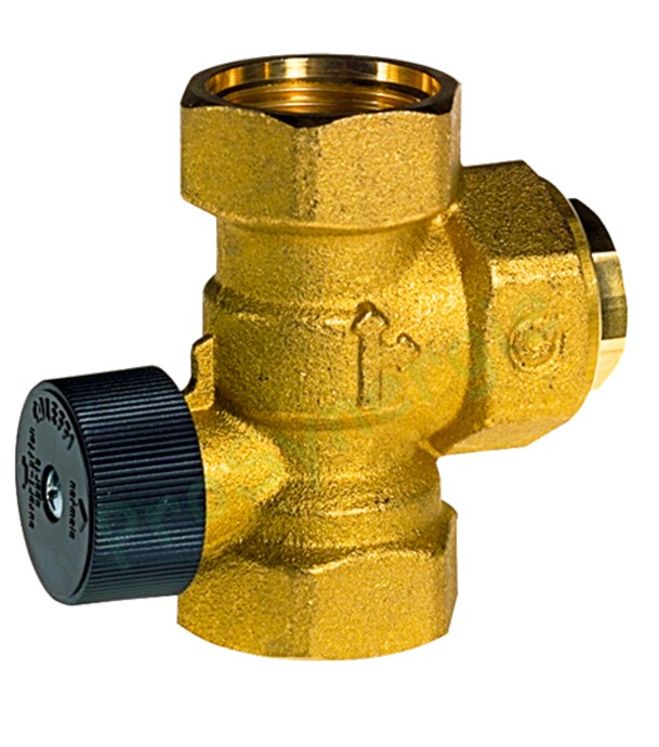

Voir l'image pour les repères.
Le clapet anti-thermosiphon possède à l’intérieur du corps un obturateur anti-retour de forme fluido-dynamique (1). Durant la phase de circulation du fluide (circulateur en fonction), l’obturateur est poussé contre le ressort de contrôle présent à l’intérieur, de façon à ouvrir le passage au fluide.
Lorsque le circulateur s’arrête, la circulation forcée s’arrêtant, l’obturateur est poussé dans la direction opposé contre le siège d’étanchéité (2), afin d’empêcher l’inversion du sens du flux. Dans ce cas l’obturateur ferme complètement le passage du fluide à l’aide de la garniture prévu à cet effet (3). En utilisant le volant (4) il est possible de désactiver l’action de l’obturateur, en tournant de 180° l’axe de commande (5). Dans ce cas le passage reste ouvert.
