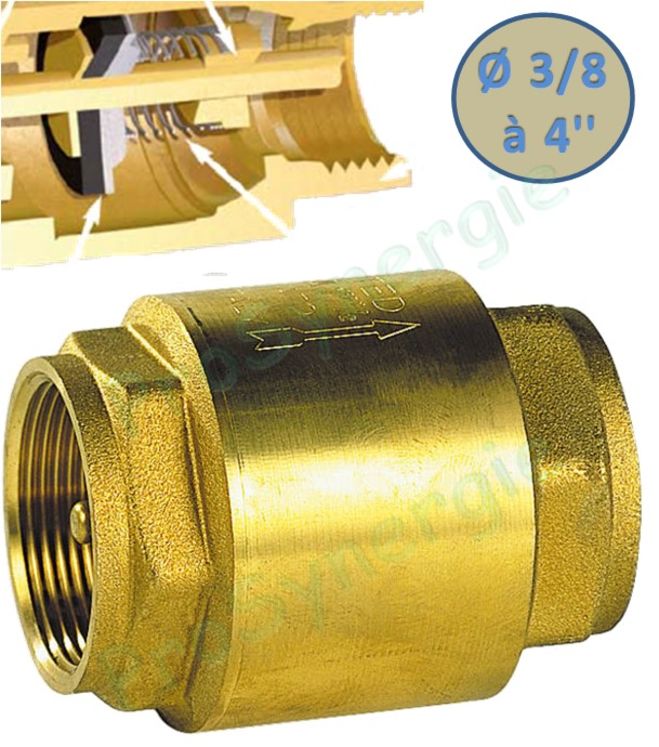

Clapet anti retour laiton toutes positions Obturateur double guidages Laiton / Inox (compatible fioul) - racc. Femelle taraudé BSP - PN25

Envoyer à un ami
Une question ?
Marque : Airaga
Référence : SFE305011
Airaga
Clapet de non retour à double guidage ACS - Application chauffage, eau potable, air comprimé, fioul...
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus
pdf Fichne technique Clapet Fioul 305

Utilisation :

  • Chauffage, eau potable, air comprimé, fioul
  • Température mini admissible Ts : - 10°C
  • Température maxi admissible Ts :+ 100°C
  • Pressions maxi admissibles - PS :
    • 25  bars jusqu’au DN 1“
    • 18 bars du DN 1“1/4 au DN 2“
    • 12 bars au-delà
  • Tenue au vide : 300 à 500 mbar (50 à 70% de vide)
  • Pression d’ouverture entre 20 et 200 mbar
  • Raccordement taraudé femelle BSP cylindrique du DN 3/8“ au DN 4“

DN 3/8" 1/2“ 3/4" 1" 1"1/4 1"1/2 2" 2“1/2 3“ 4“
L (mm) 55 58.5 65 74.5 83 93 101 122 141.5 158.5
L1 (mm) 11 13 14 17 18 19 21 26 27 28
Ø A (mm) 34.5 34.5 41.5 48 60.5 71 87 120 140.5 172.5
W (sur plat) 23 27 33 40 50 55 70 87 102 128
Poids (Kg) 0.187 0.195 0.278 0.407 0.643 0.871 1.307 2.935 4.251 6.542

Normalisations :

  • Fabrication suivant la norme ISO 9001 : 2008 ? DIRECTIVE 97/23/CE : Relève de l’article 3, § 3
  • Attestation de conformité sanitaire A.C.S. N° 13 ACC NY 213
  • Taraudage femelle BSP cylindrique suivant la norme ISO 228-1

Repère :

Repère Désignation Matériaux
1 Corps Laiton CW 617 N suivant EN 12165 brossé
2 Axe Laiton CW 614N suivant EN 12164
3 Ressort Inox 302
4 Bague Inox 304
5 Joint NBR
6 Obturateur Laiton CW 614N suivant EN 12164
7 Mamelon Laiton CW 617 N suivant EN 12165 brossé
