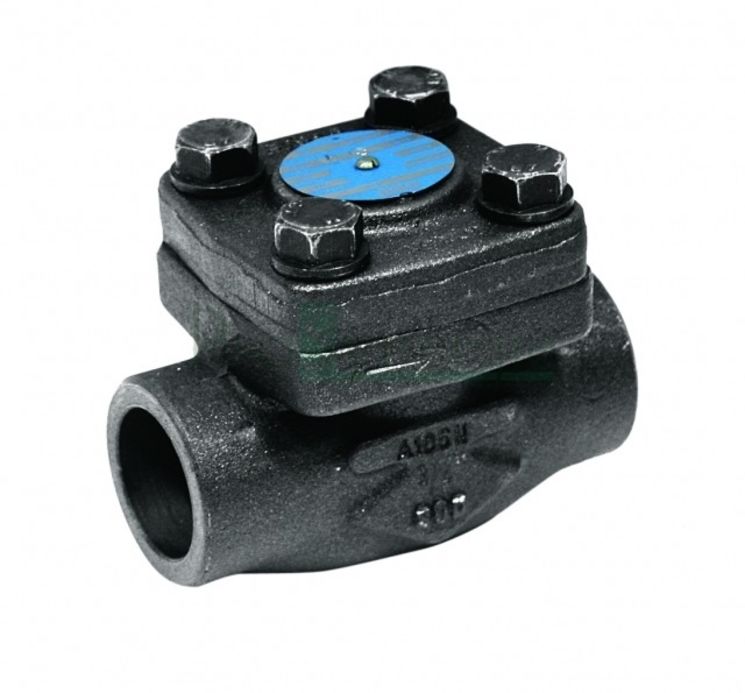

Corps acier ASTM A105N - Piston inox ASTM A276 type 410 Chapeau boulonné ASTM A105 N
Passage réduit - Série 800 lbs - 1/2 Stellite Trim 8
Montage en position horizontale uniquement
Respecter le sens de passage indiqué sur le corps par une flèche
| Code article | Diamètre | Raccordement | Diamètre de passage (mm) | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
|---|---|---|---|---|---|---|---|
| 313003 | 3/8" | NPT | 7 | 138 | -29 | 425 | 80 |
| 313004 | 1/2" | NPT | 9 | 138 | -29 | 425 | 80 |
| 313005 | 3/4" | NPT | 13 | 138 | -29 | 425 | 90 |
| 313006 | 1" | NPT | 17,5 | 138 | -29 | 425 | 110 |
| 313007 | 1"1/4 | NPT | 22,5 | 138 | -29 | 425 | 127 |
| 313008 | 1"1/2 | NPT | 29,5 | 138 | -29 | 425 | 155 |
| 313009 | 2" | NPT | 35 | 138 | -29 | 425 | 170 |
