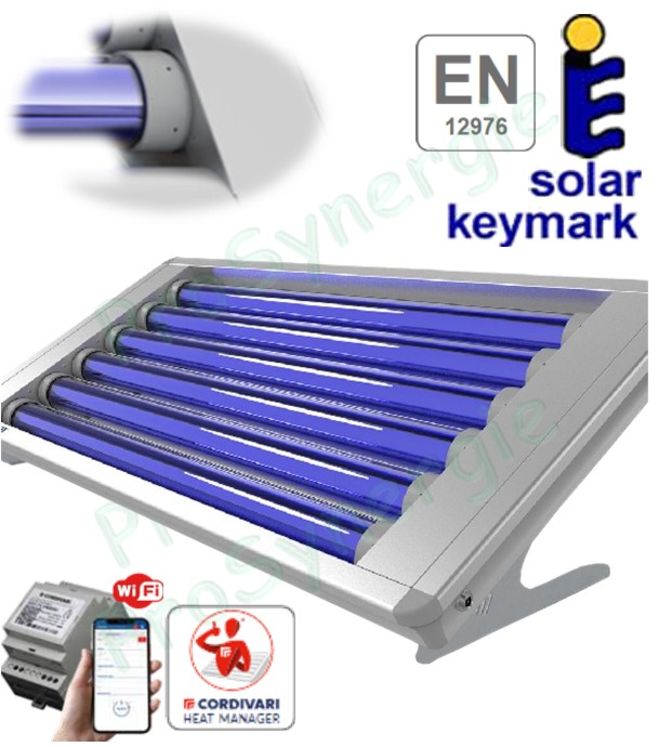

Capteur solaire Stratos® 4S Heat Storage 2,04 à 3.12 m² (pour 3 à 6 personnes + réserve tampon, appoint électrique et échangeur ECS instantané)

Fonction

Un véritable concentré d’innovation :

• Des tubes en verre sous-vide de type Sydney à haut degré de vide permettent de chauffer l’eau qui circule dans des tubes inox AISI 316L directement reliés au réseau d’eau chaude sanitaire.
• Un échangeur en inox pour produire en instantané jusqu’à 300 litres d’eau chaude sanitaire.
• Un nouveau système breveté de stockage de l’énergie produite excédentaire. Pendant les périodes d’ensoleillement maximal, toute l’énergie excédentaire est stockée dans un réservoir de secours spécial et isolé, afin de l’utiliser dès que nécessaire.
• Une batterie thermique en acier inoxydable intégrée dans le cadre du système : Lorsque l’énergie solaire est abondante, le capteur thermique active un circulateur à faible consommation électrique pour transférer la chaleur à la batterie thermique. La phase de stagnation est évitée et cela assure une réserve d’eau chaude sanitaire qui peut être utilisée en cas de rayonnement solaire insuffisant. Cette solution brevetée maximise la production annuelle d’ECS et donc l’efficacité du système Strato 4S HS.
• 2 résistances électriques intégrées : La première est de faible puissance avec une fonction antigel pour une sérénité maximale même dans les conditions météorologiques les plus difficiles. La seconde est un appoint en cas de rayonnement solaire ou de soutirage dépassant la capacité du système.
• Un système connecté : le système breveté permet de piloter les radiateurs du système STRATOS 4S HS via une application mobile.

Avant la mise en service, remplir le système d’eau de filet. L’installation et le remplissage doivent être effectués avec le système couvert, seulement après avoir terminé cette procédure, vous pourrez le découvrir.
Pour une installation correcte, se référer toujours au manuel d’utilisation fourni.

Repéres (vue éclatée)

1. Structure en aluminium 6060 anodisé marine grade 15μm.
2. Circuit ACS (breveté) avec circulateur sanitaires de faible puissance (5 W)
3. Tuyau sous vide de type Sydney de haute qualité de vide (minimum 10 -3Pa) avec revêtement PVD hautement sélectif.
4. "Batterie thermique" (breveté) d’accumulation de l’énergie excédentaire en acier inoxydable AISI316L intégrée dans la structure du système
5. Tuyau sous vide de type Sydney à haut degré de vide, minimum 10 -3 Pa, avec revêtement PVD hautement sélectif
6. Résistance électrique de intégration et circuit avec la résistance antigel

Caractéristiques

• Avec réservoir de stockage supplémentaire
• Avec résistances électriques intégrées comme appoint en cas de faible ensoleillement
• Prêt à raccorder au circuit d’E.C.S.
• Pression maxi. à l’entrée : 4 bar
• Pression maxi. de stockage : 6 bar
• Température maxi. : 92°C
• Température mini. : -20°C

Gamme

* Mélangé à 45°C avec de l’énergie solaire de 26MJ/m² et de l’eau du réseau à 25°C (sans l’aide de l’intégration électrique)

** Résistance électrique d’intégration contrôlée à distance avec le système Heat Manager.
