Ballon Mixtherm Préparateur ECS Vertical sur pieds Acier Thermo-Laqué (ATL) ou Inox 316L 200 à 1 000 litres - 1 ou 2 échangeurs inox (bas et haut) - Isolant Classe M3

Description

L’eau chaude en toute circonstance

Les chauffe‐eau MIXTHERM sont conçus pour fonctionner avec tout fluide primaire (eau chaude) provenant de chaudières traditionnelles, fioul, gaz, bois, ou capteur solaire, pompe à chaleur, récupérateur de calories etc... Ils peuvent également être chauffés à l’aide d’appoints électriques.

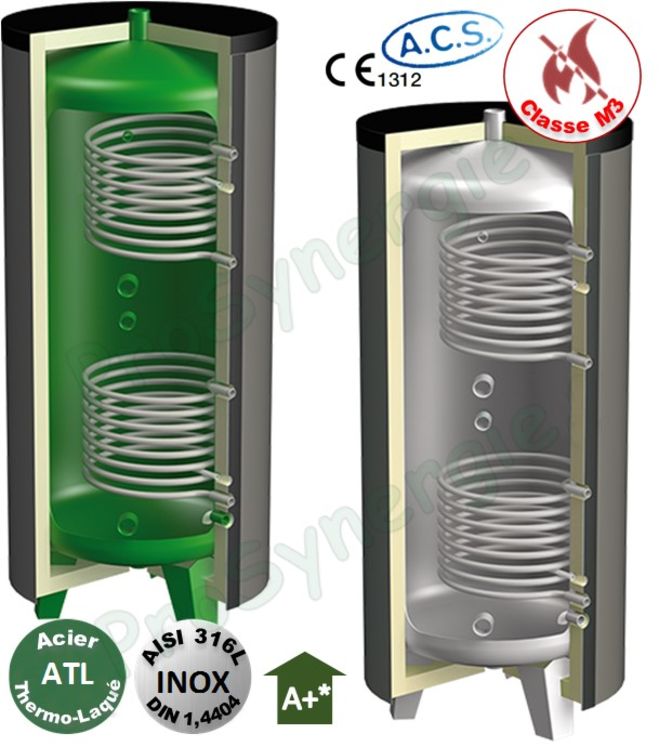

Version A.T.L

• Réservoirs verticaux en Acier Thermo‐Laqué (A.T.L.)
• Protection cathodique par anode consommable en magnésium (de série) ou anode inusable par courant imposé en titane (en option)
• Pression de service 7 bar maximum
• Température ≤ 85°C
• Orifices suivant plans
• 1 ou 2 échangeurs serpentins en acier inoxydable pouvant être alimentés par tout type de fluide chauffant, haute ou basse température.
  Pression de service 7 bar maximum
• Isolation au choix classée au feu par un laboratoire accrédité COFRAC :
  • ISOL 50 classée au feu M3 200L et 300L
  • ISOL 100 classée au feu M3 500L à 1000L

Version inox

• Réservoirs verticaux en inox 316 L décapés et passivés à 100%
• Sans anode
• Pression de service 7 bar maximum
• Température ≤ 95°C
• Orifices suivant plans
• 1 ou 2 échangeurs serpentins en acier inoxydable pouvant être alimentés par tout type de fluide chauffant, haute ou basse température
  Pression de service 7 bar maximum
• Isolation au choix classée au feu par un laboratoire accrédité COFRAC :
  • ISOL 50 classée au feu M3 200L et 300L
  • ISOL 100 classée au feu M3 500L à 1000L

Carractéristiques (dimentions - Poids - Puissances)

1. Sortie eau chaude Ø 50/60 M.
2. Prise thermomètre Ø 15/21 F.
3. Echangeur haut Ø 20/27 M.
4. Prise de sonde Ø 17.
5. Ø 40/49 F pour Appoint électrique haut (option).
6. Anode de protection (version acier).
7. Echangeur bas Ø 20/27 M.
8. Arrivée eau froide Ø 26/34 F pour 200L et 300L. Ø 40/49 F pour 500L et 1000L.
9. Ø 40/49 F pour Appoint électrique bas (option).
10. Vidange totale Ø 50/60 M.

Homologation - Réglementation

Attestation de Conformité Sanitaire : tous nos composants en contact avec l'eau destinée à la consommation humaine possèdent une ACS.

Appareils à pression : Nos ballons sont conformes à l'article 4.3 de la Directive européenne des équipements sous pression DESP 2014/68/UE, transposée en droit Français.

Appareillage électrique : Les équipements électriques proposés sont conformes à :

• Décret 2015‐1083 relatif à la sécurité des personnes, des animaux et des biens lors de l’emploi des matériels électriques destinés à être employés dans certaines limites de tension.
• Transposition en droit français de la directive européenne basse tension 2014/35/UE.
• Certains articles des normes Sécurité des appareils électrodomestiques et analogues :
  • NF EN 60 335 –1 : règles générales
  • NF EN 60 335 ‐ 2 – 21 : règles particulières pour les chauffe‐eau à accumulation.

Installation - Montage

• Poser le réservoir à l'endroit souhaité : voir précautions paragraphe 3.1)
• Mettre en place la jaquette : voir instructions paragraphe 3.2)
• Coller l'étiquette d'identification finale : voir instructions paragraphe 3.3)
• Monter l'anode en réalisant l'étanchéité dans le filet (version acier ATL) : voir instructions paragraphe 3.4)
• Monter et Raccorder le thermoplongeur (options appoint Elec) : voir paragraphe 3.5)
• Monter les accessoires du kit (en option) sur le réservoir (voir paragraphe 3.6)
• Raccorder les tuyauteries sur le réservoir en respectant les préconisations générales des schémas d'installation (voir paragraphe 3.7)
• Equiper le circuit raccordé à l'échangeur serpentin d’un circulateur adapté à la puissance et à la perte de charge de celui‐ci (voir caractéristiques des serpentins paragraphe 11.2).
• Purger l'échangeur à l’aide d’un purgeur placé au plus haut de la tuyauterie Primaire.
• Remplir le réservoir d'eau. S'assurer du bon remplissage par soutirage à un robinet raccordé au ballon par exemple.
• Manœuvrer la(les) soupape(s)
• Vérifier le serrage des connexions électriques

Précautions de mise en place

Nos matériels de production d’eau chaude doivent être installés conformément :

• aux normes en vigueur
• aux prescriptions du D.T.U
• aux prescriptions ci‐dessous

Implantations (obligatoire dans un local chaufferie).

Les chauffe‐eau ne sont pas conçus pour être installés :

• dans une atmosphère corrosive
• dans une atmosphère explosive
• en extérieur

Les chauffe‐eaux MIXTHERM doivent être installés dans un local ventilé afin de maintenir unetempératureambiante inférieure à 30°C.

Humidité relative 30 à 80 % (non condensée).

Le local doit être accessible par camion permettant leur retrai t éventuel sans manutention ni démolition quelconque. Prévoir un dégagement suffisant autour du réservoir pour le montage des accessoires (jaquette, thermoplongeur, etc.) et les opérations d'entretien.

L'emplacement choisi devra être plan et de résistance suffisante pour supporter le poids du réservoir plein et des accessoires.

Il est obligatoire d’installer :

• Une soupape de sécurité dimensionnée et tarée à la pression de service du matériel, au plus près du ballon. Aucun organe de fermeture ou séparation (vanne d'isolement, clapet, ...) ne doit être installé entre le ballon et cette soupape. Son raccordement de sortie doit être maintenu ouvert à l'atmosphère et raccordé à l'égout.
• Une purge d’air sur le départ d’eau chaude (évacuation des gaz dissous)
• Une vanne de vidange rapide Ø50/60 pour l’évacuation des dépôts.
• Ne pas mélanger différents métaux favorisant les couples électrochimiques (ex : Cuivre + Acier). La mise en place de raccords diélectrique est vivement recommandée dans le cas de tuyauteries en cuivre.

Prévoir une vanne d’entrée d’air en partie haute pour éviter toute dépression lors de la vidange du ballon (hors garantie).
