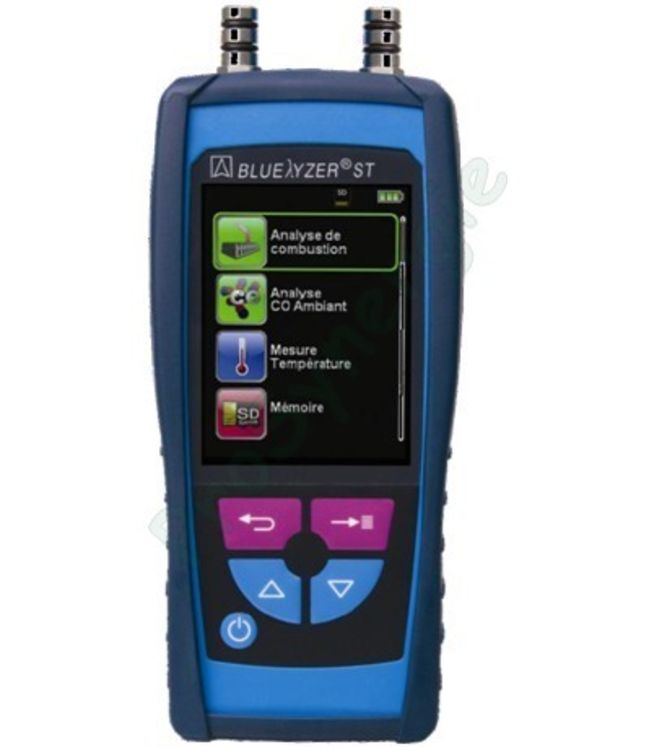

Analyseur de combustion Bluelyzer ST de Afriso Eurojauge
Documentation Analiseur de combustion Bluelyser ST de Afriso-Eurojauge
FONCTION
• Analyse de combustion
• Tirage
• CO ambiant
• Rendement chaudières à condensation
• Manomètre électronique (flexible en option)
• Affichage température du point de rosée (chaudière à condensation)
• Thermomètre électronique différentiel (sonde en option)
APPLICATION
Le Bluelyzer ST est destiné aux chauffagistes qui recherchent un analyseur de combustion économique pour la mise en route, l’entretien ou le dépannage de tous
types de chaudières Fioul ou Gaz de petite puissance (chaudières de particuliers). Il est adapté aux chaudières à
condensation.
Description
Légende de la figure 3 :
1 Touche <Retour/échap>
2 Touche <Haut>
3 Touche <Marche/arrêt>
4 Etui de protection
5 Touche <Bas>
6 Touche <Menu>/<Entrée>
7 Afficheur graphique
8 Raccord tirage
9 Haut-parleur
10 Raccordement chargeur
11 Sortie imprimante infra-rouge
12 Slot carte Micro-SD
13 Raccord gaz
14 Prise température fumée
15 Prise température ambiante
Légende de la figure 4 :
1 Connecteur T° fumées (jaune)
2 Tuyau Tirage
3 Tuyau Fumées
4 Sonde T° ambiante (bleue)
5 Sonde T° ambiante (bleue) avec câble 2,5 m et support aimanté (option)
6 Pot de condensation (voir page 55)
7 Cône de positionnement
8 Sonde de prélèvement
