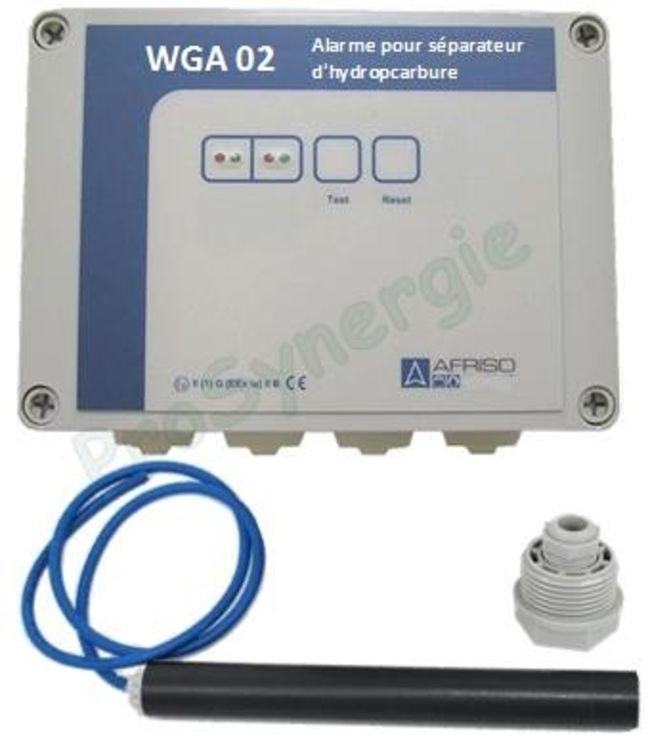

Alarme pour séparateur d’hydrocarbure OSA + 1 sonde capacitive ES4
Marque : AFRISO
Référence : SITE010221
L'alarme séparateur d'hydrocarbure électronique OSA est destinée à être raccordée aux sondes capacitives ES4 et aux sondes à thermistance R6
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Alarme séparateur hydrocarbure OSA
Fonction
- Alarme pour séparateur d’hydrocarbures (épaisseur / niveau haut).
- Touche « Test ».
- Touche « Reset ».
- Auto-surveillance des capteurs.
- Deux sorties relais.
- Alarme optique et acoustique.
Application
- Permet la surveillance de l’épaisseur de la couche d’hydrocarbures dans les séparateurs.
- Déclenche une alarme lorsque le séparateur doit être vidé.
- Détection du niveau de remplissage maxi. (option).
- La sonde ES4 est positionnée à 150 mm en dessous du niveau constant du séparateur. Dès que la couche d’huile atteint l’épaisseur critique, l’alarme est déclenchée.
Option
- Sonde à thermistance R6 pour surveillance de hauteur maximale de remplissage.
- Sonde à ultrason ES8 pour la détection en niveau bas d’une couche de sable ou de boues.
- Sonde ES4 supplémentaire.
ATEX
L’ensemble est homologué ATEX EEx ia IIB.
ATTENTION, le boîtier d’alarme doit toujours être monté à l’extérieur de la zone dangereuse, seules la ligne de sonde et la sonde peuvent pénétrer dans la zone dangereuse.
| Boîtier | Boîtier polycarbonate |
| Dimensions | 175 x 125 x 75 mm |
| Indice de protection | IP 65 (EN 60529) |
| Branchement électrique | 4 entrées câbles |
| Tension d’alimentation | 230 VAC |
| Consommation | 4 VA env. |
| Sorties | 2 relais |
| Contact | Inverseur libre de potentiel (250 VAC / 5 A / 100 VA) |
| Température ambiante | 0 °C à +40 °C |
| Température capteur | 0 °C à +40 °C |
| Alarme visuelle | Épaisseur 1 LED verte (normal) / 1 LED rouge (alarme) |
| Alarme visuelle | Hauteur 1 LED verte (normal) / 1 LED rouge (alarme) |
| Alarme acoustique | Buzzer piezo intégré avec acquittement |
| Test de fonctionnement | Par touche de contrôle |
| Sonde ES4 | Principe capacitif |
| Dimensions ES4 | Longueur 220 mm, Ø 25 mm |
| Sonde R6 | Principe thermistance |
| Dimensions R6 | Longueur 100 mm, Ø 22 mm |
| Sonde WGA-ES8 | Sonde à ultrason |
| Dimensions WGA-ES8 | 85 x 160 x 32 mm |
| Câble de sonde | Longueur 5 m |
| Distance sonde – centrale | 200 m maxi |
| Certificat ATEX centrale | Ex II (1) G [EEx ia] II B |
| Certificat ATEX ES4 | Ex II 1 g EEx ia II A T4 |
| Certificat ATEX R6 | Ex II 1 g EEx ia II A T3 |
| Certificat ATEX ES8 | TUV 07ATEX |
