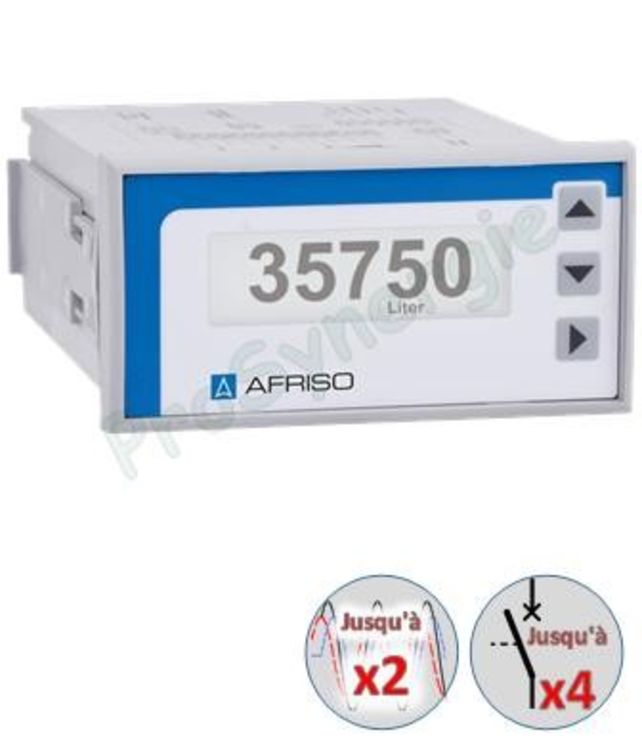

Afficheur Digital intégrable Multifonction contrôleur de niveau DA 10
Marque : AFRISO
Référence : AFR31282
Indication de pression ou de niveau en industrie hydraulique, pneumatique, automatisme, chauffage et climatisation.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Afficheur digital
Fonction
- Entièrement configurable.
- Alimentation et affichage du transmetteur de pression DMU08.
- Affichage digital en volume.
- Alarme de niveau avec sortie relais (DA 12 et 14 uniquement).
- Mémoire des valeurs mini et maxi.
- Recopie 0 / 4 - 20 mA.
Application
Afficheur multi-entrées courant ou tension.
+ Produit
- Linéarisation sur 24 points d’un profil de cuve non linéaire.
- Conversion volume/hauteur pour cuve standard (linéaire, cylindrique horizontale, ovale, plastique).
- Utilisable pour toutes mesures (pression, niveau, température, débit, etc).
- Choix des unités d’affichage.
- Façade IP 65.
- Alimentation de 20 à 253 AC ou DC.
option / accessoire
- Deuxième recopie 0 / 10 V (DA 12 et 14 uniquement).
- Deux sorties relais (DA 12 uniquement).
- Quatre sorties relais (DA 14 uniquement).
- Armoire pour montage mural WAG 01 pour un indicateur.
- Armoire pour montage mural WAG 02 pour deux indicateurs.
- Armoire pour montage mural WAG 03 pour trois indicateurs.
- Armoire pour montage mural WAG 04 pour quatre indicateurs.
- Programmation usine (afficheur livré préconfiguré en fonction de votre installation).
| Affichage | 5-digits graphiques LCD rétro éclairé (blanc) |
|---|---|
| Langage utilisateur | Français / Allemand /Anglais |
| Unité de mesure | Paramétrable |
| Échelle de mesure | +/-99,999 digits (valeur min. et max. définies par l’utilisateur) |
| Linéarité | +/- 0,1 % de l’échelle |
| Résolution | Position du point décimal par l’utilisateur |
| Signal d’entrée | Tous signaux analogiques standards / 4-20 mA, 0-20 mA,0-1 V, 0-10 V |
| Alimentation transmetteur | Intégrée, séparée galvaniquement pour le transmetteur DC 20 V / 20 mA |
| Sortie analogique | 0 / 4-20 mA, séparée galvaniquement 0-10 V (DA 12 et DA 14 uniquement) |
| Linéarisation | Programmable (24 points max.) pour lecture en volume (litres) |
| Fonction | Min. / Max. Valeur crête mini et maxi enregistrées |
| Boîtier | Standard montage façade 48 x 96 x 135 mm (HxLxP) |
| Découpe panneau | 45 x 92 mm (HxL) +/- 0,5 |
| Indice de protection (façade) | IP 65 (EN 60529) |
| Connexion électrique | Bornier à vis (1,5 mm2) |
| Température ambiante | -10 °C/ +55 °C |
| Alimentation | Multiple AC/DC 20-253 V |
