ADF (-> 5 000m3/h - ?=60%)
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux locaux et bâtiments tertiaires.
• Filtration et préchauffage de l'air insufflé.
• Réglage continu du débit en fonctionnement.
MISE EN OEUVRE
• Horizontale / verticale.
• Faux-plafonds / Locaux techniques / terrasses.
• Intérieure / extérieure.
• Evacuation des condensats.
DESCRIPTION

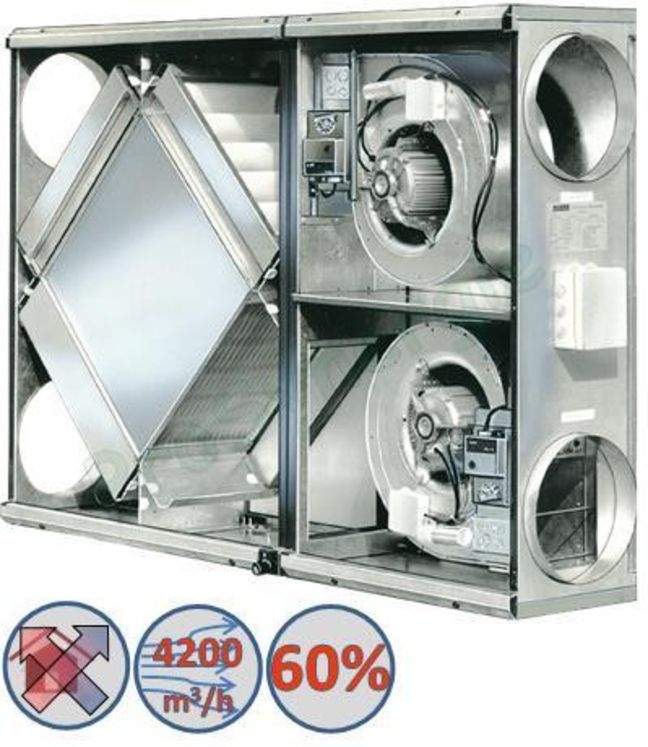

• Caisson en tôle galvanisée avec plusieurs arrangements différents des piquages et sens des flux d'air.
• Roues simple ouïe + entraînement direct (ADF1, 2) ou double ouïe + entraînement par courroie (ADF3).
• Ajustement continu du débit par système Varivolut.
• Echangeur à plaques d'aluminium (efficacité 60 %).
• 3 modèles : ADF1, 2, 3 jusqu'à 4200 m3/h.
• Cadre filtre à chevrons classe G4 suivant norme EN 779 + classe M2 au feu.
• Options : détection d'encrassement de filtre montée, variation débit : 2 allures ou continue, préchauffage par batterie à eau chaude ou électrique (3 puissances), isolation thermique par paroi double peau.
• Accessoires : atténuation acoustique, asservissement et régulation par armoire électrique.
ENCOMBREMENT (mm) - POIDS
| Type | A | B | C | D | E | F | F' | H | I | J | Ø N | Ø N' |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ADF1 | 1440 | 1020 | 400 | - | - | 215 | 205 | 35 | 584 | 62 | 315 | 250 |
| ADF2 | 1890 | 1290 | 400 | 755 | 1135 | 215 | 205 | 35 | 854 | 62 | 315 | 250 |
| ADF3 | 1890 | 1290 | 750 | 755 | 1135 | 310 | - | 35 | 669 | 64 | 500 | - |
CARACTERISTIQUES ELECTRIQUES
| Type | Motorisation | Entraînement | Nb de pôles | Puissance moteur (W) | Int. max. consommée (A) | Ø Roue (mm) |
|---|---|---|---|---|---|---|
| ADF1 | A | Direct | 6 | 0,15 | 1,1 | 270 |
| B | 4 | 0,3 | 2 | |||
| ADF2 | A | 6 | 0,52 | 2,3 | ||
| B | 4 | 0,55 | 5,5 | |||
| ADF3 | A | Par courroie | 4 | 0,75 | 2,5 | |
| B |
4 | 1.80 | 4 |
