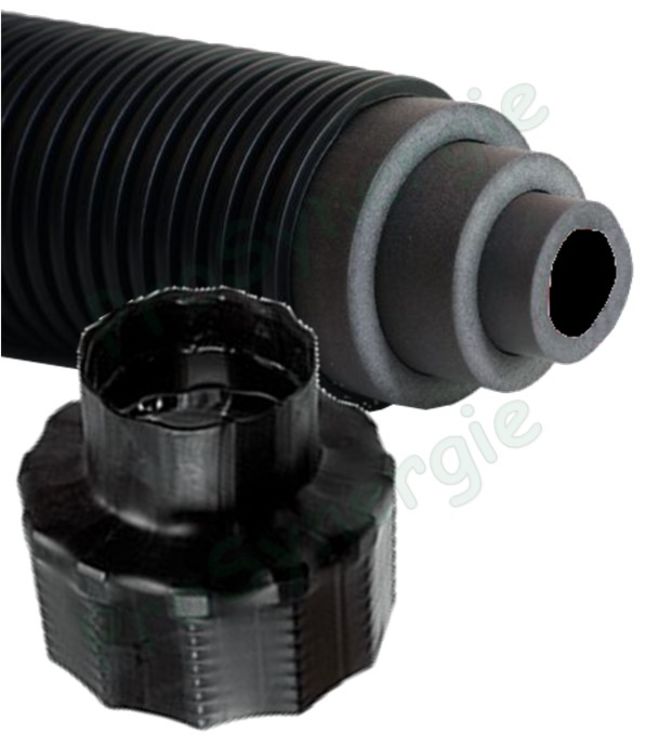

Adaptateur de réduction pour kit de jonction et dérivation (Tube, isolation, manchettes thermorétractable) pour Tuyau isolé à enterrer Ø 200 mm
L'adaptateur de réduction est inséré dans le kit d'isolation et la jonction et l'étanchéité entre l'adaptateur et le tube pré-isolé sont réalisées par une manchette thermorétractable fournie avec le kit.
Canalisation quadruple
Système de canalisation pré-isolée, très flexible, combinant 2 tubes chauffage et 2 tubes sanitaire dans la même gaine extérieure, principalement utilisé pour le transport de l'eau de chauffage et de l'eau chaude sanitaire dans des réseaux enterrés permettant de relier la production de chaleur à ses points d'utilisation.
Les tubes caloporteurs sont fabriqués en polyéthylène réticulé PER-a avec une barrière anti-oxygène orange pour le chauffage aller et une barrière anti-oxygène bleue pour le chauffage retour; les tubes sanitaires sont colorés en blanc.
L'isolation thermique se compose de plusieurs couches de mousse en Polyéthylène réticulé microcellulaire avec une structure alvéolaire fermée, totalement étanche à l'eau. Cette isolation se caractérise par sa durabilité, sa valeur d'isolation constante dans le temps, et son élasticité permanente maximisant et maintenant l'épaisseur des couches d'isolant, même après plusieurs cintrages.
La gaine extérieure en PE-HD à double paroi ondulée protège le système de canalisations pré-isolées des chocs et des infiltrations d'eau et ceci en conservant au système une flexibilité maximale.
| Gaine extérieur | Tube Caloporteur PER-a | Rayon de cintrage | Contenance en eau | Puissance | |||
| N° article | dext (mm) | dext/épaisseur/dint | DN (dint) | [m](1) | Chauffage [l/m](2) | Sanitaire [l/m](2) | avg [kW](3) |
| Q160H25S2520 | 160 | (2x) 25/2,3/20,4 25/3,5/18,0 20/2,8/14,4 |
2 x 20 20 15 |
0,60 | 0,654 | 0,417 | 30 |
| Q160H32S2520 | 160 | (2x) 32/2,9/26,2 25/3,5/18,0 20/2,8/14,4 |
2 x 25 20 15 |
0,60 | 1,078 | 0,417 | 60 |
| Q160H32S3225 | 160 | (2x) 32/2,9/26,2 32/4,4/23,2 25/3,5/18,0 |
2 x 25 25 20 |
0,60 | 1,078 | 0,677 | 60 |
| Q200H40S4032 | 200 | (2x) 40/3,7/32,6 40/5,5/29,0 32/4,4/23,2 |
2 x 32 32 25 |
0,80 | 1,670 | 1,083 | 90 |
(1) Le plus petit rayon de cintrage indiqué peut être appliqué en permanence sans risque d'endommagement du tube ou d'altération des performances du système.
(2) La contenance en eau est exprimée en litre par mètre de tube pré-isolé, incluant l'aller et le retour (Les circuits de chauffage et de sanitaire sont des réseaux séparés)
(3) Puissance moyenne en kW pour le tube caloporteur (à une Teau de 80°C avec un ΔT de 20°C)
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux pénétrations de mur). L'installation des points fixes est nécessaire et obligatoire afin de protéger l'installation et absorber les effets potentiels de la dilatation/rétraction des tubes caloporteurs en PER-a. Ne pas respecter ces règles de mise en oeuvre peut entraîner des dommages importants à l'installation et annulerait automatiquement l'application de notre garantie constructeur.
- Tubes caloporteurs chauffage : PER-a / SDR11 / PN6
- Tubes caloporteurs sanitaire: PER-a / SDR7,4 / PN10
- Barrière anti-oxygène conforme à la norme DIN 4726 pour les
- tubes chauffage
- Température maxi du fluide : + 95 °C
- Mousse isolante en PER : Absorbtion d'eau inférieure à 1% suivant ISO 2896
- Longueur des couronnes, pour tous les diamètres : 100 m
- Conception en accord avec la norme européenne EN 15632-3
- Fabrication exempte de CFC
