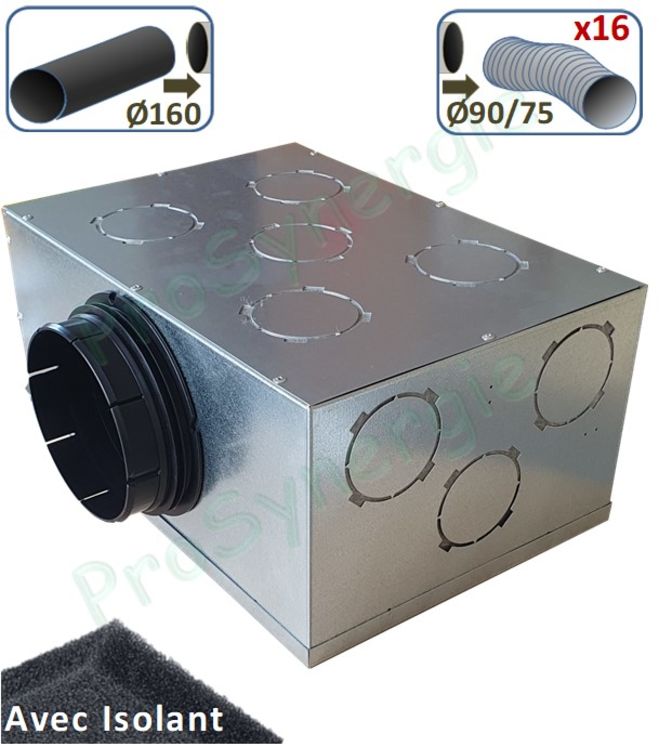

Caisson de répartition métallique pour réseau Optiflex/flexigaine rond - 1 piquage en Ø 160mm et 16 piquages operculable (prévoir raccords Ø 75 ou 90mm)
Référence : ALD11027175
En savoir plus
Description
Le caisson de répartition métallique Optiflex à piquages circulaires est utilisé soit pour le soufflage ou la reprise dans un réseau de ventilation double flux centralisé.
Le caisson comprend :
- 1 piquage Ø 160 mm équipé d'un joint TPE,
- 4 faces piquages compatibles Ø 75/ Ø 90mm, offrant la possibilité d'orienter les sorties en adéquation avec les contraintes chantiers (pose droite ou pose à 90° par rapport au piquage Ø 160mm) :
- 2 faces latérales avec 3 piquages
- 2 faces latérales avec 5 piquages
- 1 face supérieure avec 5 piquages
- Les caissons de répartition sont isolés phoniquement.
- Maintenance facilité grâce à la trappe de visire démontable
Caisse en tôle avec arrêtes non vives.
Domaines d’application
Habitat résidentiel collectif, Habitat résidentiel individuel, Neuf
Mise en oeuvre
Des pattes de fixations sont livrées avec chaque caisson
Les piquages non utilisés n'ont pas besoin d'être bouchonnés, les sortiesn en 80mm sont oppercumables.
Choisir un raccord caisson D75 ou D90 mm suivant le diamètre du conduit à raccorder.
Dimensions
Pour les cotes, voir l'image
Référence | ø N1 (mm) | ø N2 (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) |
ALD11027175 | 160 |
80 (gaine semi-rigide Ø 75/ Ø 90mm * ) |
430 | 305 | 355 | 210 |
* Pour raccordement de gaine semi-rigide Ø 75/ Ø 90mm avec le raccord caisson pour réseau de ventilation optiflex rond.
