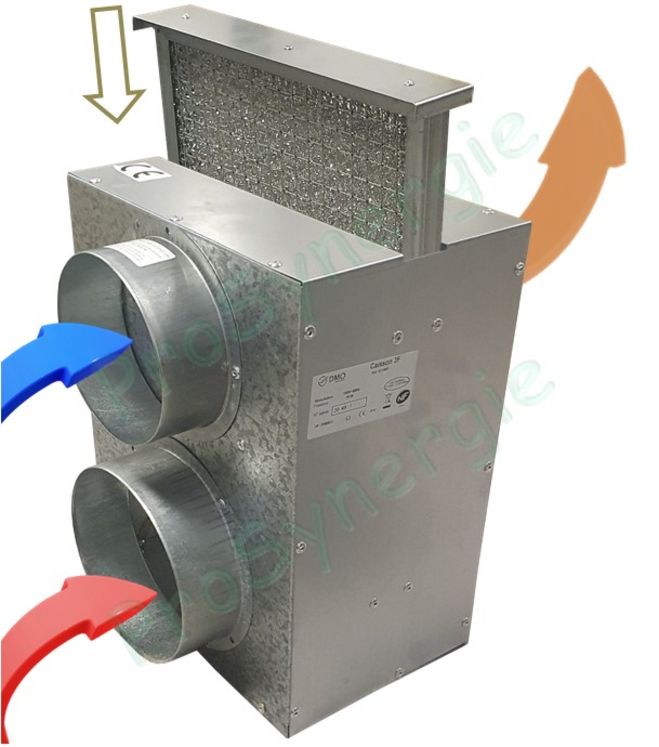

Caisson de mélange 3F pour la limitation de la température + filtration - raccordement Ø 125 ou 150 mm

Description

Caisson limiteur de température (équipé d’un régulateur bi-métallique) ouvrant la palette à partir de 120° C pour réaliser le mélange air chaud - air frais.

Caisson de sécurité : en cas d’incident électrique, le régulateur ouvre la palette pour évacuer le flux d’air chaud. On améliore ainsi la protection du moteur.

Permet la filtration de l’air et empêche le passage de particules de taille supérieure à 12 microns.

Dimensions

• Largeur: 175 mm
• Profondeur : 250 mm
• Hauteur : 335 mm

Avis technique :

n°14/07-1133

Objet :

Les systèmes de distribution d’air chaud sont destinés à capter l’air chaud situé dans la hotte d’une cheminée équipée d’un insert et à le distribuer, par l’intermédiaire d’un réseau de conduits et de bouches de soufflage, dans une ou plusieurs pièces d’une maison d’habitation.

La récupération de l’air chaud se fait par aspiration de celui-ci dans la hotte. L’air de convection est soit prélevé en tout ou partie à l’extérieur du logement, soit prélevé dans la pièce où est installé l’appareil.

Pour optimiser sa maîtrise des températures aux bouches, vous est proposé deux options supplémentaires :

• un té oblique de mélange positionné en amont du groupe de distribution, sur lequel est relié un conduit de puisage d’air extérieur. Cette option assure un apport d’air neuf en continu, à hauteur de 40% de l’air insufflé dans le logement,
• un caisson 3F, qui comme le té oblique de mélange est positionné en amont du groupe de distribution et est équipé d’une prise d’air extérieur. Le caisson 3F va autoriser l’apport d’air frais dès lors que la température de l’air chaud aspiré est supérieure à 120°C.
